Podlahové topení položené vlastníma rukama: celý postup

Od skříňky s rozdělovačem přes zatlačování trubky do desky až po zkoušku tlakem, zalití potěrem a první pomalé topení. U každého kroku píšeme, co se po zabetonování už napravit nedá.

updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.

constructionPřejít na postupstorefrontKoupit na AVEA.CZ
format_list_numbered14 pracovních krokůlayersDeska STIROTERMAL DUOplumbingTrubka 16 × 2 s bariéroucompressTlak ještě před betonem
assignmentNež začnete

Tři věci, které musí být hotové před první deskou

1. Plán okruhů na papíře

Rozdělovač patří co nejblíž ke středu podlaží – přívody do pokojů jsou pak krátké a okruhy vycházejí podobně dlouhé. Pro každou místnost si zapište rozteč trubky a kolik okruhů bude mít. Jeden okruh z trubky 16 × 2 by včetně přívodu a zpátečky neměl přesáhnout zhruba 80 až 100 metrů. Jak se k těmto číslům dopracovat, ukazujeme na stránce Jak vypadá podlahové topení a níže na vzorovém pokoji.

2. Podklad, na kterém se dá stavět

Deska přesně kopíruje to, na čem leží. Hrbol nebo prohlubeň v podkladu se přenese do tloušťky potěru nad trubkou, která pak není všude stejná. Podklad proto očistěte, nerovnosti vyrovnejte a kabely či vodovodní trubky vedené po betonu zakryjte vyrovnávací vrstvou dřív, než přijdou desky.

3. Materiál na stavbě najednou

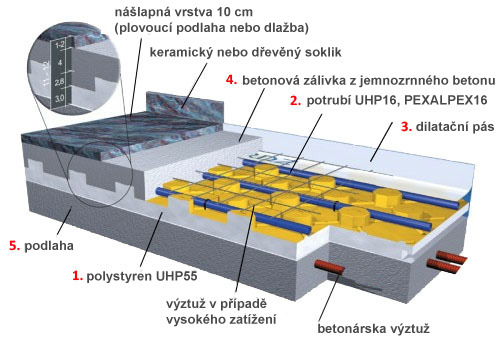

Původní verze tohoto návodu pracovala s deskami UHP53 (výška 36 mm, rozteč po 5 cm) a UHP55 (výška 60 mm, rozteč po 7,5 cm), které se už nevyrábějí. Postup zůstal stejný, náhradu najdete na systemova-deska.cz/UHP53 a systemova-deska.cz/UHP55.
calculateVzorový pokoj

Výpočet na příkladu: obývák 6 × 5 m s roztečí 15 cm

Aby čísla z tabulek dostala konkrétní podobu, projděme celý výpočet na jedné místnosti. Zadání: obývák 6 × 5 m, tedy 30 m², rozteč trubky 15 cm, rozdělovač je na chodbě 4 m ode dveří. Jde o modelový příklad – skutečný návrh vždy vychází z tepelných ztrát a projektu.

Trubka a počet okruhů

Při rozteči 15 cm se spotřebuje přibližně 6,7 m trubky na m². V pokoji se tedy uloží 30 × 6,7 = 201 m. Každý okruh má navíc přívod a zpátečku k rozdělovači, 2 × 4 = 8 m.

  • Dva okruhy: 201 / 2 = 100,5 m + 8 m = 108,5 m na okruh – nad hranicí 80 až 100 m, neprojde.
  • Tři okruhy: 201 / 3 = 67 m + 8 m = 75 m na okruh – v pořádku, rezerva zůstává.

Celkem je potřeba 3 × 75 = 225 m trubky a tři vývody na rozdělovači. Kotouč vyberte tak, aby z něj vyšel každý okruh vcelku.

Desky

Tabule DUO má 1,12 m². 30 / 1,12 = 26,8, tedy 27 tabulí. Balík obsahuje 10 tabulí (11,2 m²), takže objednáte 3 balíky = 30 tabulí a tři zbudou na prořezy u stěn a zárubní.

Dilatační pás

Obvod pokoje je 2 × (6 + 5) = 22 m. Pás DP 50 se prodává po 50 m, jedno balení tedy pokryje i sousední místnost.

Plastifikátor

Při tloušťce vrstvy s trubkou 65 mm má potěr objem 30 × 0,065 = 1,95 m³. Při dávce 7 kg na m³ je to asi 13,7 kg, při optimálních 72 mm (2,16 m³) asi 15,1 kg. PL 10 se prodává po celých 10 kg, potřebujete tedy dvě balení.

Drobný materiál

Tři okruhy znamenají 6 svěrných šroubení RCS16 a 6 fixačních oblouků (balení má 10 ks). Obslouží-li rozdělovač i další místnosti, sečtěte okruhy celého podlaží – podle nich vyberete počet vývodů i skříňku.

Pro celé podlaží vám materiál spočítáme z půdorysu – pošlete ho a zpracujeme cenovou nabídku.
calculatePravidla výpočtu

Jak odhadnout množství každé položky

Vzorce, které stojí za výpočtem výše. Balení jsou podle popisů produktů na AVEA.CZ.

PoložkaPočítejte podleJak se prodává
Deska DUOvytápěná plocha ÷ 1,12 m² na tabuliSTIROTERMAL DUO 20: 10 tabulí, 11,2 m²
Trubka 16 × 2plocha × spotřeba při dané rozteči (15 cm ≈ 6,7 m/m²) + přívody tam a zpětPEX-AL-PEX 16 × 2
Dilatační pássoučet obvodů vytápěných místnostíDP 50 (8 × 150 mm), po 50 m
Plastifikátorobjem potěru × 7 kg/m³; orientačně 10 kg na 25 m² při 50 mmPL 10, jen celá 10kg balení
Šroubenípočet okruhů × 2RCS16 pro PEX-AL-PEX a PB 16 mm
Fixační obloukpočet okruhů × 2 (výstup přívodu a zpátečky)oblouk 16–18 mm, po 10 ks
Rozdělovačtolik vývodů, kolik je okruhůnapř. H.P.W. 8cestný, 1"
Kulové ventilyjeden pár na rozdělovač1" s teploměrem 0–80 °C, červený a modrý
Skříňkapočet okruhů a zda bude uvnitř čerpadlo1330 HPX: 11–12 okruhů, s čerpadlem 8
Spony HS Tjen u desky s textilií, podle metrů trubkykrabice 10 pásů × 50 ks

Při pokládce na kari síť místo desky drží trubku H-clip pro průměr 15–20 mm, zacvaknutý v místě, kde se pruty sítě kříží.

checklistPořadí prací

14 kroků montáže ve správném pořadí

Platí pro desku s výstupky na pevném podkladu. U desky s textilií se trubka místo zatlačení přibíjí sponami tackerem.

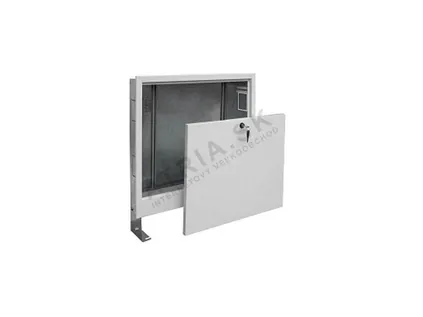

1. Skříňka do zdi

Skříňku na rozdělovač upevněte do připraveného otvoru. Podomítkové skříňky HPX mají nastavitelnou výšku i hloubku – nastavte je podle budoucí úrovně hotové podlahy.

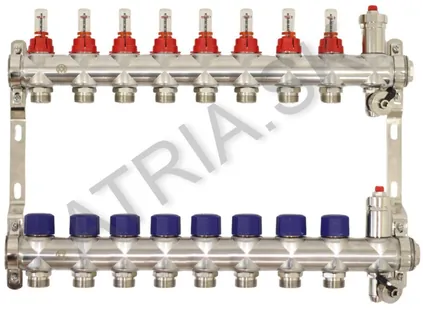

2. Rozdělovač na konzoly

Rozdělovač uložte na lišty nebo konzoly ve skříňce. Nahoru patří těleso s průtokoměry (přívod), dolů těleso s ventily (zpátečka).

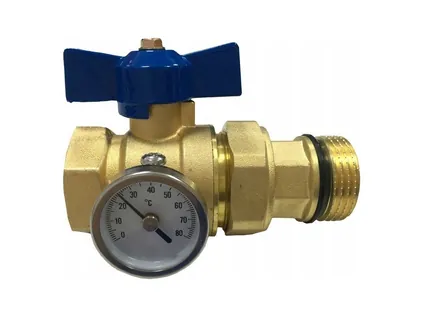

3. Kulové ventily

Na vstupy osaďte kulové ventily 1" s teploměrem – červený na přívod, modrý na zpátečku. Přes ně se rozdělovač napojí na zdroj tepla.

4. Čistý podklad

Zameťte, odstraňte zbytky malty a ověřte rovinnost. Co tady neopravíte, ukáže se v tloušťce potěru.

5. Desky na zámek

Desky kladte těsně k sobě tak, aby zámky na hranách do sebe zapadly. Beton se pak nedostane pod polystyren.

6. Okrajový pás

Samolepicí pás DP 50 nalepte po obvodu stěn. Jeho fólie (zástěrka) musí ležet na deskách, aby pod pás nezatekl beton.

7. Start u rozdělovače

Konec trubky provlečte pod vodicí lištou skříňky a oblouk u výstupu z podlahy zajistěte fixačním obloukem 90°. Na připojení nechte rezervu.

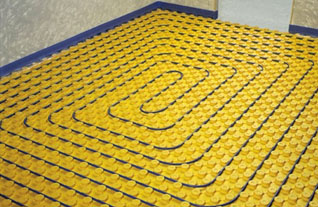

8. Šnek

Trubku odvíjejte z kotouče a zatlačujte mezi výstupky. Směrem do středu ji veďte v dvojnásobné rozteči (při 15 cm po 30 cm) a zpět se vracejte mezi nimi.

9. Chráničky

Kde je trubek hodně pohromadě, hlavně před rozdělovačem, navlékněte ochrannou hadici pro trubky 16–18 mm.

10. Připojení okruhů

Každý okruh připojte šroubením RCS16 – rukou, potom klíčem na 30–40 Nm. Na trubku hned napište, kterou místnost obsluhuje.

11. Voda a tlak

Okruhy napouštějte a proplachujte jeden po druhém, dokud nevychází voda bez vzduchu. Následuje tlaková zkouška a kontrola spojů.

12. Potěr

Do betonu přimíchejte plastifikátor (7 kg na asi 1 m³). Vrstva s trubkou má mít aspoň 65 mm, ideálně 72 mm, anhydrit aspoň 55 mm. Trubky zůstávají pod tlakem.

13. Zrání a náběh

Topit se smí až po době zrání, kterou uvádí výrobce potěru. Začněte chladnou vodou a teplotu zvedejte po malých krocích.

14. Průtoky a regulace

Na průtokoměrech nastavte každý okruh podle jeho délky, jinak krátké okruhy „ukradnou“ vodu dlouhým. Potom připojte pokojový termostat nebo servopohony.

push_pinFixace trubky

Výstupky, spony, nebo síť – čím trubku přidržet

Postup výše počítá s deskou s výstupky. Na stavbách se setkáte ještě s dalšími způsoby a každý má jiné nároky na nářadí a přesnost.

Výstupková deska STIROTERMAL DUO

Trubka se zatlačí mezi osmihranné výstupky s převisy a sama nevyskočí. Rozteč se neměří – při rozteči výstupků 50 mm vyjde 10, 15 i 20 cm. Zámky po obvodu tabule brání zatečení betonu pod izolaci. Pro svépomoc nejpohodlnější volba.

Deska s textilií a tacker

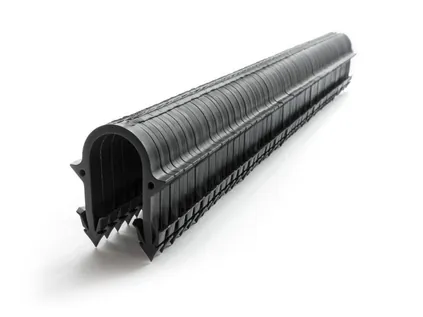

Na desce UHP302FP se trubka přibíjí tackerem. Spony HS T měří 45 mm, jsou určené na trubky 16 až 18 mm a přicházejí spojené do pásů po 50 kusech. Na velkých plochách to jde rychle, rozteč je ale třeba hlídat podle rastru potisku.

Kari síť a H-clipy

Leží-li trubka na kari síti nad izolací, přidrží ji H-clip pro průměr 15–20 mm zacvaknutý na křížení prutů – nesklopí se. Na hladký polystyren bez výstupků se používají fixační příchytky. Vše zmíněné je na stránce příslušenství pro podlahovku a rozdělovače.

Bez betonu

Když není výška na mokrý potěr, trubka jde do drážek desky UHPD s roznášecími plechy UHPS a zakryje se suchou roznášecí vrstvou. Zkouška tlakem i tady předchází zakrytí. Návod je na suche-podlahove-topeni.cz.

compressZkouška těsnosti

Tlak v trubkách dřív, než přijde beton

Netěsný spoj před betonáží znamená pět minut práce s klíčem. Tentýž spoj pod potěrem znamená sekání hotové podlahy. Proto je zkouška těsnosti nejdůležitějším kontrolním bodem celé montáže.

  1. Plnění po okruzích. Otevřete vždy jen jeden okruh a ostatní nechte zavřené. Proplachujte, dokud nevychází čistá voda bez bublin, pak přejděte na další.
  2. Výše a trvání zkoušky. Tyto hodnoty stanoví projekt spolu s návodem k rozdělovači. Horní hranici dává komponenta s nejnižší povolenou hodnotou – mosazný rozdělovač H.P.W. snese 6 barů.
  3. Kde hledat únik. Klesá-li manometr, začněte u šroubení na rozdělovači. Trubka v jednom kuse bez spojů sama neteče, pokud nebyla mechanicky poškozená.
  4. Pod tlakem i při lití. Dokud se lije potěr, nechte soustavu natlakovanou – případné poškození při betonáži se projeví okamžitě.
Zapište si datum, tlak a čas zkoušky a vyfoťte každou místnost s trubkami. Fotky oceníte při každém vrtání do podlahy.
fact_checkPoslední kontrola

Osm bodů, které si odškrtněte před betonáží

  1. Okrajový pás je po celém obvodu každého pokoje, i kolem sloupů a zárubní, a jeho fólie leží na deskách.
  2. Zámky desek jsou zacvaknuté a nikde nezůstala spára, kudy by beton zatekl pod izolaci.
  3. Každý okruh je jeden kus trubky bez spoje v podlaze a jeho délka sedí s návrhem.
  4. Trubka nikde neodstává, není zalomená ani pošlapaná.
  5. Výstupy k rozdělovači jsou ve fixačních obloucích a husté svazky trubek v chráničkách.
  6. Šroubení jsou dotažená na předepsaný moment a u každého okruhu je napsaná místnost.
  7. Soustava je zavodněná, odvzdušněná, zkouška proběhla bez poklesu a tlak zůstává i během lití.
  8. Každý pokoj je vyfocený a výsledek zkoušky zapsaný.

Nastavení mosazných rozdělovačů H.P.W. podrobně popisuje mosazne-rozdelovace.cz.

local_fire_departmentPotěr a náběh

Zalití, zrání a první topení bez prasklin

Tloušťka a složení potěru

Nad deskou musí být vrstva s trubkou silná aspoň 65 mm, ideálně 72 mm; u anhydritového (sádrového) potěru stačí 55 mm. Plastifikátor dělá směs tekutější, takže lépe obtéká trubku, a beton je odolnější vůči trhlinám. Dávka je 7 kg na zhruba 1 m³, přesný postup míchání najdete v technickém listu a na obalu.

Trubka musí být v potěru celá, i zespodu. K tomu slouží na deskách STIROTERMAL drobné 5mm výstupky pod hlavními výstupky – trubka na nich stojí a směs podteče i pod ni.

První zatopení

Prudké vysušení čerstvému potěru škodí. Až uplyne doba zrání podle výrobce potěru, pusťte do okruhů vlažnou vodu a teplotu zvyšujte postupně až na provozní. Stejně postupně ji po náběhu snižujte. Krytinu kladte na vysušený potěr – jakou zbytkovou vlhkost snese, určuje výrobce krytiny.

Vyregulování a ovládání

Dlouhý okruh klade vodě větší odpor než krátký, takže bez zásahu by krátké okruhy dostávaly víc. Průtokoměry to vyrovnáte. Ovládání po místnostech řeší termostaty pro podlahovku se servopohony z příslušenství k rozdělovačům.

warningČemu se vyhnout

Deset chyb, které se pod hotovou podlahou opravují nejdráž

Potíže s podlahovkou mívají obvykle jednu z těchto příčin.

Co se pokaziloJak se to projevíPrevence
okruhy příliš dlouhé nebo každý jinak dlouhýslabý průtok, studená místa, regulace nezabíráokruhy podobné délky, max. 80–100 m
okrajový pás chybí nebo je přerušenýtrhliny v potěru po zahřátípás dokola, fólie na desce
beton pod deskaminerovnosti, teplo uniká do podkladuzámky zacvaknuté, okraj překrytý fólií pásu
trubka bez kyslíkové bariérykoroze kotle, čerpadla a radiátorůjen trubka s hliníkovou vrstvou nebo EVOH
zalomení u rozdělovačezúžený průřez, oslabená stěnakaždý ohyb 90° ve fixačním oblouku
betonáž bez zkouškyúnik se objeví až pod podlahouzkouška před litím, tlak i během lití
slabě nebo příliš dotažené šroubeníkapání ve skříňce, poškozené těsněnísprávný rozměr, RCS16 na 30–40 Nm
čerstvý potěr roztopený naplnoprasklinynáběh po krocích podle technického listu
průtokoměry nenastavenéjeden pokoj přetopený, druhý chladnýnastavení podle délky okruhů
krytina s vysokým tepelným odporempodlaha nedá potřebný výkonnášlapná vrstva do 0,15 m²·K/W
handymanVýbava

Co si připravit do ruky

content_cut

Nůžky na trubky

Kolmý řez bez otřepů. Pilka zanechá hranu, která poškodí těsnění šroubení.

build

Vidlicový klíč

Šroubení se dotahuje nejprve rukou, potom klíčem na předepsaný moment.

push_pin

Tacker

Jen u desky s textilií UHP302FP, se sponami HS T délky 45 mm.

straighten

Metr a lihová fixa

Na rozteče, délky okruhů a označení místností na trubkách u rozdělovače.

speed

Zkušební pumpa s manometrem

Na natlakování před betonáží a sledování tlaku během lití.

photo_camera

Telefon s fotoaparátem

Snímky trubek před zalitím ušetří starosti při každém budoucím vrtání.

inventory_2Nákupní seznam

Materiál k tomuto návodu

Deska, trubka, pás, plastifikátor, fixace, šroubení, rozdělovač, skříňka a ventily. Cena a sklad se doplňují přímo z AVEA.CZ.

straightenÚdaje do ruky

Čísla, která budete při montáži hledat

Seřazené podle pořadí prací. Hodnoty jsou z popisů produktů na AVEA.CZ.

KrokDíl (kód)Údaj
skříňka1330 HPX (1330HPX)vnitřní šířka 795 mm, výška 575–665 mm, hloubka 110–175 mm; 11–12 okruhů, s čerpadlem 8

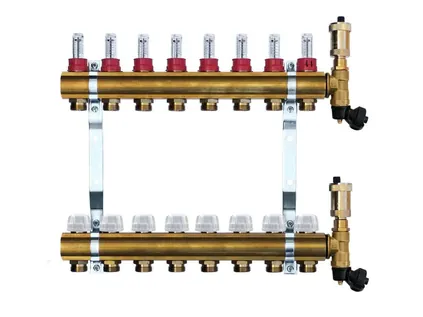

rozdělovačH.P.W. 8cestný (ROZDZ.08H)poniklovaná mosaz Ms 58, vstup 1", nejvýše 6 barů a +80 °C
ventilyROZDZ.ZAW.CZ / .Nšroubení 1", teploměr 0–80 °C; červený přívod, modrý zpátečka
deskySTIROTERMAL DUO 20tabule 1,12 m², výška 42 mm, trubka Ø 14–18 mm, 150 kPa, 10 tabulí v balíku
okrajový pásDP 50 (DP50I)8 × 150 mm, lepicí, perforovaný po 1 cm, fólie na desku, po 50 m
trubkaPEX-AL-PEX 16 × 2 (PEXALPEX 162)pět vrstev, hliník 0,20 mm, drží tvar po ohnutí
fixaceoblouk 71900102 / spony 601010HS Toblouk 90° z ABS, 10 ks; spona 45 mm, 500 ks v krabici
připojeníRCS163/4" Eurokonus, 30–40 Nm
potěrPL 10 (PL10)7 kg na cca 1 m³, 10 kg ≈ 25 m² při 50 mm

Utahovací moment 30–40 Nm se týká šroubení RCS16. Pro jiná šroubení a rozdělovače platí návod jejich výrobce.

helpOtázky k montáži

Na co se při pokládce podlahovky ptáte nejčastěji

Dá se podlahovka položit bez instalatéra?
Desky, okrajový pás a trubku zvládne šikovný kutil. Napojení rozdělovače na kotel, zkoušku těsnosti a nastavení průtoků ale nechte zkontrolovat topenáři.
Lepí se okrajový pás před deskami, nebo po nich?
V našem postupu po nich – pás se nalepí ke stěně tak, aby jeho fólie ležela na desce. Důležité je, aby fólie překryla okraj desky a beton nezatekl pod izolaci.
Na kolik barů natlakovat trubky před betonem?
Hodnotu a čas určuje projekt a návod k rozdělovači. Překročit se nesmí limit nejslabšího dílu – u mosazných rozdělovačů H.P.W. 6 barů.
Co dělá plastifikátor v betonu?
Směs je díky němu tekutější, lépe zatéká kolem trubek a výsledný potěr méně praská. Dávka je 7 kg na asi 1 m³.
Jak silný potěr nad deskou je potřeba?
Vrstva s trubkou aspoň 65 mm, optimálně 72 mm. Anhydritový potěr aspoň 55 mm.
Po kolika dnech mohu zatopit?
Rozhoduje doba zrání z technického listu potěru. Potom začněte vlažnou vodou a teplotu zvedejte pomalu – rychlý ohřev čerstvého potěru vede k prasklinám.
Jakou desku si vzít, když nechci tacker?
Výstupkovou desku STIROTERMAL DUO – trubka se jen zatlačí. Tacker a spony HS T potřebuje jen deska s textilií UHP302FP.
Kolik šroubení při 8 okruzích?
Šestnáct – každý okruh potřebuje dvě, na přívod a zpátečku. Pro trubku 16 mm a vývody 3/4" Eurokonus je to RCS16.
Mohu trubku v podlaze prodloužit spojkou?
Nedoporučujeme. Okruh má jít z rozdělovače a zpět jedním kusem – spoj v betonu je místo, které může netěsnit. Délky naplánujte předem podle kotouče.
Kolik plastifikátoru na 50 m²?
Při vrstvě 50 mm vystačí balení 10 kg asi na 25 m², na 50 m² tedy zhruba 20 kg. U silnějšího potěru počítejte objem × 7 kg na m³.
Kde najdu desky UHP53 a UHP55?
Už se nevyrábějí. Náhradu ukazují stránky UHP53 a UHP55, dnešní desky jsou v části systémové desky.
Kam dát skříňku s rozdělovačem?
Co nejblíž ke středu podlaží, aby přívody k pokojům byly krátké. Velikost podle počtu okruhů vyberete na stránce skříňky na rozdělovač.
forumZ archivu poradny

Dvě otázky čtenářů k tomuto návodu

K původní verzi návodu se čtenáři poradny ATRIA ptali na suchý systém a na staré litinové radiátory. Odpovědi necháváme s rokem, kdy vznikly – dnešní desky, trubky a ceny jsou v e-shopu AVEA.CZ a k vlastnímu projektu vám technik ATRIA odpoví na lince +421 917 133 664.

Dá se postup z tohoto návodu použít i u suchého podlahového topení? Nezáleží to na použité systémové desce?
Ano, postup můžete bez problémů použít i u suchého podlahového topení – pokládka potrubí i jeho typ jsou stejné jako u klasického topení. Liší se skladba podlahy: místo desky s výstupky se použije polystyren STIROTERMAL DRY, do kterého se vkládají hliníkové roznášecí plechy UHPS s potrubím 16 mm, a místo betonu následuje přímo podlaha. Podrobný postup suchého systému najdete na suche-podlahove-topeni.cz. (z poradny, 2015)
V domě mám starší litinové radiátory napojené přes trubky o průměru 25 mm, tedy podle mě 1". Existuje na takový radiátor termostatický ventil s hlavicí, případně redukce, aby pasoval ventil 1/2" nebo 3/4"?
Správně by se na trubce měl udělat vnější závit. Největší termostatický ventil na ocelové (železné) potrubí, který máme, má rozměr 3/4" – řešením je tedy přímý termostatický ventil 3/4", případně s redukcí z 1" na 3/4". Redukce najdete na stránce Mosazné závitové spojky, termostatické ventily a hlavice v e-shopu AVEA.CZ. (z poradny, 2015)

Veškerý materiál na podlahovku na jednom místě

Desky, trubky, okrajový pás, plastifikátor, rozdělovače i skříňky s cenou a skladem na AVEA.CZ. Když se při montáži zaseknete, technik je na čísle +421 917 133 664 (Po–Pá, 7:30–15:30) – stačí mít po ruce půdorys.

storefrontPřejít do e-shopucall+421 917 133 662
smart_displayVideo

Videa k produktům

Krátká videa s ukázkou produktů, montáže a nastavení.

descriptionPDF

Návody a dokumenty ke stažení

Návody k obsluze, technické listy a prohlášení o shodě k produktům na této stránce (PDF).

Plastifikátor IVAR.PL 10picture_as_pdfTechnický listpicture_as_pdfPrehlásenie
Fixační oblouk potrubí PEX - 16-18 mmpicture_as_pdfTechnický list
support_agentATRIA

Máte dotaz? Napište nám

Technik vám odpoví zpravidla ještě týž pracovní den. Pomůžeme s výběrem, montáží i cenovou nabídkou.

call+421 917 133 664 · mailinfo@atria.sk

Odesláním souhlasíte se zpracováním údajů za účelem odpovědi. Zpracování osobních údajů

hubATRIA

Další weby a e-shopy ATRIA

Všechny naše značky, odborné weby a e-shopy na jednom místě.

avea.czE-shop s topenářskou technikou
navio.czTopná technika za nejlepší ceny
atria-europe.comVelkoobchod pro partnery
avansa.czAvansa® čerpadla, termostaty, zdroje
zalozni-zdroj.euZáložní zdroje pro kotle
mosazne-rozdelovace.czH.P.W.® mosazné rozdělovače
obehove-cerpadla.czOběhová čerpadla IBO, Wilo, Aquart
systemova-deska.czSystémové desky pro podlahovku
suche-podlahove-topeni.czSuché podlahové topení
rozdelovace-topeni.czRozdělovače pro topení
vytapeni-podlahove.czOtázky a odpovědi o podlahovce
atria-slovensko.skVšechny weby ATRIA
