Jakmile potěr ztuhne, trubku už nikdo neuvidí ani nevymění – vybírá se proto jednou a pořádně. Porovnáváme plastohliník, jednovrstvé PEX i polybutylen. Do běžné podlahovky doporučujeme pětivrstvé PEX-AL-PEX 16 × 2.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Do podlahového topení patří výhradně trubka, která má kyslíkovou bariéru. Plast bez ní propouští kyslík z okolí do vody v soustavě a ten po letech napadá kovové díly – výměník kotle, oběhové čerpadlo i radiátory. Bariéru tvoří podle typu trubky hliníková vložka (PEX-AL-PEX, Alpex Turatec), vrstva EVOH (polybutylen HEPWORTH) nebo vnitřní bariéra u jednovrstvého PE-Xa.
Druhým požadavkem je odolnost během stavby: po trubkách se chodí, přejede se přes ně s kolečkem a nakonec je zaleje potěr. Nejlépe je chrání uložení do systémových desek, které zároveň izolují a vracejí teplo směrem nahoru. Fixační lišty či kari síť fungují také, trubku však nedrží tak pohodlně a přesně.
Průměr 16 mm navíc přesně sedí do výstupků desek STIROTERMAL pro trubky 14–18 mm a stejnou trubku využijete i na rozvod vody či k radiátorům.
Hodnoty přebíráme z popisů produktů na AVEA.CZ. Tlak a teplota jdou ruku v ruce – čím teplejší voda, tím nižší dovolený tlak.
| Trubka | Rozměr | Materiál a bariéra | Jak se dodává | Tlak / teplota | Kód v e-shopu |
|---|---|---|---|---|---|
| PEX-AL-PEX 16 × 2 | 16 × 2 mm | 5 vrstev PEX–AL–PEX, hliník 0,20 mm | kotouč 200 m, i metráž | – | PEXALPEX 162 |
| IVAR Alpex Turatec 16 × 2 | 16 × 2 mm | PE-AL-PE-RT od Fränkische | 200 m | PN 10 / 70 °C trvale, 95 °C krátce | 73016734 |
| HEPWORTH PB 16 mm | 16 mm | polybutylen, bariéra EVOH | kotouč 200 nebo 500 m | PN 3 / 70 °C | UHP200/16 / UHP500/16 |
| IVAR PE-Xa 17 × 2 | 17 × 2 mm | PEX, vnitřní kyslíková bariéra | 120 / 240 / 600 m | PN 10 / 60 °C, PN 6 / 90 °C | 71317535 / 71317835 / 71317935 |
| IVAR Alpex Turatec 18 × 2 | 18 × 2 mm | PE-AL-PE-RT od Fränkische | 200 m | PN 10 / 70 °C trvale, 95 °C krátce | 73018701 |
| PEX-AL-PEX 20 × 2 | 20 × 2 mm | 5 vrstev PEX–AL–PEX, hliník 0,30 mm | – | max. 10 bar / 95 °C | PEXALPEX 203 |
| IVAR Alpex Turatec 20 × 2 | 20 × 2 mm | PE-AL-PE-RT od Fränkische | 100 m | PN 10 / 70 °C trvale, 95 °C krátce | 73020434 |
| IVAR PE-Xa 20 × 2 | 20 × 2 mm | PEX, vnitřní kyslíková bariéra | 200 m | PN 10 / 60 °C, PN 6 / 90 °C | 71020700 |
| HEPWORTH PB 20 mm | 20 mm | polybutylen, bariéra EVOH | odběr od 100 m | PN 3 / 70 °C | UHP100/20 |
| IVAR PE-Xa 25 × 2,3 | 25 × 2,3 mm | PEX, vnitřní kyslíková bariéra | 200 m | PN 10 / 60 °C, PN 6 / 90 °C | 71025700 |
| PEX-AL-PEX 26 × 3 | 26 × 3 mm | 5 vrstev PEX–AL–PEX, hliník 0,30 mm | – | max. 10 bar / 95 °C | PEXALPEX 263 |
| PEX-AL-PEX 32 × 3 | 32 × 3 mm | 5 vrstev PEX–AL–PEX, hliník 0,30 mm | – | – | PEXALPEX 323 |
IVAR PE-Xa se prodává jen po celých baleních a doplňuje se v jejich násobcích. HEPWORTH 16 mm má minimální odběr 200 m; zvolíte-li kotouč 500 m, kupujete ho celý.
Rozměry, které se vejdou do výstupků desek pro trubku 14–18 mm. Čerpáme z popisů na AVEA.CZ; pokud výrobce údaj neuvádí, píšeme „neuvedeno“.
| Vlastnost | PEX-AL-PEX 16 × 2 | Alpex Turatec 16/18 × 2 | IVAR PE-Xa 17 × 2 | HEPWORTH PB 16 mm |
|---|---|---|---|---|
| K čemu ji výrobce určuje | topení, podlahovka, rozvody vody | podlahovka, topení, sanitární rozvody (hygienický atest) | okruhy podlahového topení | podlahové i radiátorové topení |
| Ochrana před kyslíkem | hliník 0,20 mm | hliník ve stěně | vnitřní bariéra | vrstva EVOH |
| Stavba stěny | PEX–AL–PEX, 5 vrstev | PE–AL–PE-RT, vícevrstvá | jedna vrstva PEX | polybutylen |
| Tlak při teplotě | neuvedeno | PN 10 trvale při +70 °C, krátce +95 °C | PN 10 při +60 °C, PN 6 při +90 °C | PN 3 při 70 °C |
| Spoje | šroubované nebo lisovací tvarovky | šroubení TA, RA nebo press fitinky | šroubení IVAR.TP, RP nebo press IVAR.AC | nástrčky HEPWORTH bez nářadí |
| Napojení na rozdělovač | 16 × 2 EK (RCS16) | podle doporučení výrobce | podle doporučení výrobce | 16 × 2 EK (RCS16 bere i PB 16 mm) |
| Balení | kotouč 200 m | 200 m | 120 / 240 / 600 m | kotouč 200 / 500 m |
| Roztažnost | 0,026 mm/m·K | nižší díky hliníku | neuvedeno | neuvedeno |
| Tvar po ohnutí | drží ho hliník | drží ho hliník | drží ho systémová deska | neuvedeno |
| Vnitřek trubky | drsnost 0,007 mm, neusazuje se | neuvedeno | neuvedeno | neuvedeno |
Tlaková třída bez teploty nic neříká – s rostoucí teplotou vody dovolený tlak klesá. Další trubky pro topení přehledně řadí systemova-deska.cz.
Ceny a sklad se aktualizují automaticky z AVEA.CZ. Před objednávkou se u každé trubky podívejte, zda se prodává po metrech, nebo jen po celých kotoučích.
Stěna má pět vrstev – vnitřní a vnější jsou ze zesíťovaného polyetylenu, středem prochází hliník. Ten má u rozměru 16 × 2 tloušťku 0,20 mm, u 20 × 2, 26 × 3 a 32 × 3 tloušťku 0,30 mm. Trubka se tak chová jako kompromis mezi kovem a plastem: ohnete ji rukou, tvar si však udrží, délku mění jen minimálně a kyslík nepropustí. Hodí se na topení, podlahovku i rozvody studené a teplé vody; spoje se dělají mosaznými šroubovanými nebo lisovacími tvarovkami.
Trubka německého výrobce Fränkische staví na stejné hliníkové vložce, plastové vrstvy však nejsou z PEX, ale z PE-RT, tedy polyetylenu se zvýšenou teplotní odolností. Výrobce ji řadí do tlakové třídy PN 10 při trvalých +70 °C, krátkodobě snese +95 °C. Díky hygienickému atestu smí i do rozvodů pitné vody. Na spoje výrobce doporučuje svěrná šroubení řad TA a RA nebo lisovací fitinky.
Zesíťovaný polyetylen s kyslíkovou bariérou na vnitřní straně, bez hliníkové vložky. Tvar mu dává až systémová deska, proto je určený právě na okruhy podlahového topení. Tlakové hodnoty: PN 10 při +60 °C, PN 6 při +90 °C. Rozměr 17 × 2 se balí po 120, 240 a 600 m a prodává se jen v celých baleních. Spojuje se svěrnými šroubeními IVAR.TP a RP nebo lisovacím systémem IVAR.AC.

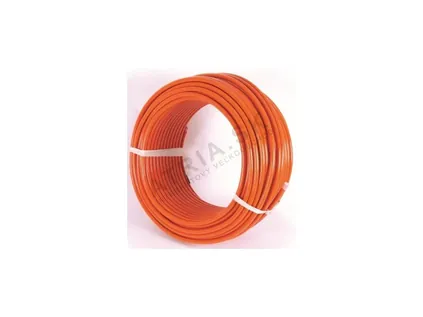

Trubka z polybutylenu chráněná bariérou EVOH. Systém stojí na nástrčných tvarovkách: trubku stačí zasunout a čelisti uvnitř ji podrží – žádné kleště ani klíče. Když je třeba spoj zrušit, tvarovku povolíte, čelisti stáhnete a můžete ji montovat znovu. Trubky, kolena, T-kusy i spojky jsou ze stejného materiálu, takže systém poslouží u podlahovky i u radiátorů. Pracovní podmínky výrobce udává PN 3 při 70 °C. Tvarovky jsou na stránce nástrčné spojky na potrubí.
Bariéru mají všechny trubky z nabídky, takže do podlahy se hodí každá. Rozhodují spíš praktické věci: jak se s trubkou pracuje, v jakém balení ji dostanete a zda ji využijete i jinde v domě.
Nejméně starostí bude s PEX-AL-PEX 16 × 2. Ohnutý oblouk drží, takže při pokládce spirály nemusíte trubku přidržovat. Tutéž trubku natáhnete i k radiátorům nebo na vodu a spojíte ji šroubovanými spojkami, na které stačí klíč.
Tady se vyplatí dlouhé návine: IVAR PE-Xa 17 × 2 dostanete v baleních 120, 240 a 600 m, polybutylen HEPWORTH 16 mm v kotoučích 200 a 500 m. Delší kus znamená méně zbytků a víc okruhů bez nastavování; u PE-Xa ale kupujete vždy celé balení.
Hygienický atest má IVAR Alpex Turatec (Fränkische) – poslouží v podlaze, u ústředního topení i v sanitárních rozvodech, trvale při PN 10 a +70 °C. Rozvody vody rozebíráme na stránce potrubí na rozvod vody.
Polybutylenový HEPWORTH se spojuje nástrčkami, které lze použít opakovaně – praktické u radiátorových rozvodů nebo tam, kde se řešení může ještě měnit. Tvarovky najdete mezi nástrčnými spojkami.
Každý okruh musí být z jednoho kusu, bez spoje v potěru. Má-li okruh včetně přívodů kolem 80–100 m, z kotouče 200 m vyjdou dva, ze 600 m šest až sedm. Počítejte proto po okruzích, ne jen celkové metry – s rozdělením pomůže cenová nabídka podle půdorysu i ukázka na stránce jak funguje podlahové topení.
Rozdělení podle toho, kde se který rozměr obvykle používá. U hlavních rozvodů určí průměr projekt podle potřebného průtoku.
| Průměr | Kde se používá | Které trubky z nabídky |
|---|---|---|
| 16 × 2 mm, 16 mm | okruhy podlahového topení v systémových deskách pro trubku Ø 14–18 mm | PEX-AL-PEX 16 × 2, Alpex Turatec 16 × 2, HEPWORTH 16 mm |
| 17 × 2 a 18 × 2 mm | okruhy podlahového topení, rovněž do desek pro Ø 14–18 mm | IVAR PE-Xa 17 × 2, Alpex Turatec 18 × 2 |
| 20 × 2 mm, 20 mm | přívody k rozdělovači, rozvody vody a topení, okruhy na kari síti s H-clipy pro trubku 15–20 mm | PEX-AL-PEX 20 × 2, Alpex Turatec 20 × 2, PE-Xa 20 × 2, HEPWORTH 20 mm |
| 25 × 2,3 / 26 × 3 / 32 × 3 mm | rozvody s větším průtokem, například od zdroje tepla k rozdělovači | IVAR PE-Xa 25 × 2,3, PEX-AL-PEX 26 × 3 a 32 × 3 |
Výstupky desek STIROTERMAL DUO a SOLO berou trubku 14–18 mm, suchý systém DRY trubku 16 mm. Trubky k radiátorům probíráme na stránce Potrubí pro radiátorové vytápění, rozvody vody na stránce Potrubí pro rozvod vody.
Pokrytou plochu dostanete vynásobením délky trubky roztečí. Přívody k rozdělovači tu nejsou – ty od délky kotouče odečtěte předem.
| Kotouč / balení | Rozteč 10 cm | Rozteč 15 cm | Rozteč 20 cm |
|---|---|---|---|
| 100 m | 10 m² | 15 m² | 20 m² |
| 120 m | 12 m² | 18 m² | 24 m² |
| 200 m | 20 m² | 30 m² | 40 m² |
| 240 m | 24 m² | 36 m² | 48 m² |
| 500 m | 50 m² | 75 m² | 100 m² |
| 600 m | 60 m² | 90 m² | 120 m² |
Okruh z trubky 16 × 2 navrhujte tak, aby i s přívody měl nejvýše zhruba 80–100 m. Rozdělení místnosti na okruhy ukazujeme na stránce Jak vypadá podlahové topení a v modelovém příkladu níže.
Celkové metry jsou jen polovina výpočtu. Druhou polovinou je rozdělit okruhy do kotoučů tak, aby žádný nebylo třeba nastavovat. Ukážeme to na smyšleném přízemí s rozdělovačem v chodbě; plochy a vzdálenosti jsou ilustrační, spotřeby na m² jsou tytéž jako v tabulce výše.
Všech pět okruhů je v doporučeném rozsahu do 80–100 m. Součet: 3 × 79,5 + 86 + 90,4 = 414,9 m.
Objednávka tedy není 415 m, ale 2 × 200 m + 85 m = 485 m. Zbytky (23,6 + 41 + 5,5 = 70,1 m) využijete na přívody k radiátorům nebo na malý okruh jinde.
PE-Xa se prodává jen v celých baleních 120, 240 nebo 600 m. Dvě balení po 240 m pokryjí vše: do prvního se vejdou tři okruhy obývacího pokoje (3 × 79,5 = 238,5 m), do druhého ložnice s koupelnou (176,4 m). Celkem 480 m. Jedno balení 600 m by stačilo také, zbytek by však byl 185,1 m.
Pět okruhů znamená rozdělovač s pěti vývody a 10 svěrných šroubení – na každý okruh jedno na přívod a jedno na zpátečku. U PE-Xa 17 × 2 musí šroubení odpovídat rozměru 17 × 2 (výrobce doporučuje řady IVAR.TP a RP), šroubení 16 × 2 na tuto trubku nepasuje.
Trubku odmotávejte otáčením kotouče, ne tahem ze svitku do strany – jinak se zkroutí. U spirály (šneku) nejprve pokládáte ve dvojnásobné rozteči směrem dovnitř a zpět se vracíte středem mezi položenými závity.
Prudký ohyb trubku zalomí a zúží průřez okruhu. Místo, kde trubka vychází z podlahy nahoru k rozdělovači (90°), jistěte fixačním obloukem pro trubky 16–18 mm.
Řežte nůžkami na plastové trubky, ne pilkou. Šikmý nebo otřepený konec by při dotahování poškodil těsnění spojky.
Úpravu konce dělejte podle návodu výrobce šroubení a ještě před montáží si ověřte, že rozměr šroubení odpovídá rozměru trubky.
PEX-AL-PEX i polybutylen 16 mm připojujete svěrným šroubením 16 × 2 EK s utahovacím momentem 30–40 Nm, trubka PEX 18 × 2 má vlastní šroubení 18 × 2 PEX-EK. Každý okruh potřebuje dvě šroubení – na přívod a na zpátečku.
U rozdělovače, kde jdou trubky hustě vedle sebe, a na dalších exponovaných místech navlékněte ochrannou hadici pro trubky 16–18 mm. Před zalitím proveďte tlakovou zkoušku a během betonáže nechte okruhy pod tlakem.
Hadice, fixační oblouky a šroubení jsou v části příslušenství pro podlahovku a rozdělovače, podrobné srovnání jednotlivých značek trubek nabízí stránka IVAR, HEPWORTH a Alpex vedle sebe.
