Vlažná voda z kotle protéká smyčkami trubek zalitými v potěru a ten pak hřeje celou plochou. Ukážeme pořadí vrstev, přepočet smyček a metrů trubky i to, v čem se podlaha chová jinak než radiátor.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Radiátor je malé těleso, které musí být horké, aby místnost vytopilo. Podlahovka jde opačnou cestou: topnou plochou je celá podlaha, a proto jí stačí mnohem chladnější voda. Trubky leží v betonovém potěru jako soustava smyček – každé se říká okruh. Oba konce každé smyčky se setkávají v rozdělovači: horní lišta vodu do smyček posílá, spodní ji po odevzdání tepla sbírá a vrací ke zdroji.
Potěr mezi trubkami není jen výplň. Teplo z trubek se v něm rozlévá do stran, hromadí se a podlaha ho pak vydává pomalu a rovnoměrně. Při vodě kolem 40 °C se její povrch ustálí přibližně na 29 °C a vzduch v pokoji působí příjemně už při 20 až 22 °C – zhruba o 3 až 4 °C chladnější, než jaký si u radiátorů obvykle nastavujeme.
Nejrovnoměrnější teplo dává pokládka do spirály (šneka). Trubka jde od stěny dovnitř s dvojnásobnou mezerou a do středu se vrátí stejnou cestou, přičemž zpětný tah ukládáte do vynechaných mezer. Vedle sebe tak vždy leží teplejší přívod a chladnější návrat a rozdíly se vyrovnají. Prakticky: při cílové rozteči 15 cm pokládáte první průchod po 30 cm. Had (meandr) se pokládá snáz, ale voda chladne postupně od začátku smyčky ke konci, takže první třetina místnosti je citelně teplejší. Proto had začíná vždy tam, kde se ztrácí nejvíc tepla – zpravidla pod oknem.
Když pochopíte, kudy teplo putuje a kde se cestou ztrácí, snáz odhalíte chybu v návrhu i v provozu. Teploty v krocích jsou orientační hodnoty uvedené na této stránce.
Kondenzační kotel nebo tepelné čerpadlo ohřeje vodu na zhruba 40 °C – víc podlaha nepotřebuje. Zdroje, které dávají vodu teplejší (kotel na tuhá paliva, krbová vložka s výměníkem, okruh společný s radiátory), se na podlahu nesmějí připojit přímo: do trubek v potěru smí jít voda s teplotou nejvýš 55 °C, takže ji je nutné nejdřív odmíchat chladnou zpátečkou.
Oběhové čerpadlo vtlačí vodu do horního tělesa rozdělovače. Odtud se rozběhne do jednotlivých smyček a průtokoměr na každé z nich určuje, jakou část z celkového průtoku dostane. Krátká smyčka by si jinak vzala víc vody a dlouhá by zaostávala.
Ve smyčce voda prochází trubkou PEX-AL-PEX 16 × 2 zatlačenou mezi výstupky desky. Teplo prochází stěnou trubky do betonu, který ji obklopuje. Hliníková vrstva přitom brání pronikání kyslíku do soustavy, který by jinak rozežíral kovové díly kotle a čerpadla.
Polystyrenová deska pod trubkou tlumí únik tepla do stropu pod vámi nebo do terénu. V přízemí nad zeminou či nad nevytápěným sklepem je proto izolace pod podlahovkou silnější než mezi dvěma vytápěnými podlažími.
Beton o tloušťce 65 až 72 mm (anhydrit aspoň 55 mm) teplo rozvede i do prostoru mezi trubkami a uloží si ho. Právě tady vzniká setrvačnost: než se celá vrstva nahřeje, nebo naopak vychladne, uběhne podstatně víc času než u radiátoru.
Nášlapná vrstva stojí teplu v cestě jako poslední překážka. Pokud její tepelný odpor nepřekročí 0,15 m²·K/W, povrch podlahy se drží kolem 29 °C a pokoj ohřívá převážně sáláním. Silný koberec nebo měkké dřevo tuto překážku zvětšují a z podlahy pak vyjde méně tepla.
Spodní lišta rozdělovače sbírá vodu ze všech smyček a posílá ji zpět do zdroje. Chladná zpátečka je pro kondenzační kotel výhodou – právě tehdy kondenzuje a šetří. Pokud se smyčky výrazně přiškrtí, vrací se voda teplejší a kotel přestane kondenzovat; s tím je třeba počítat u samostatné regulace místností.
Pořadí tak, jak byste podlahu odkrývali – od krytiny až po izolační desku. Tloušťky odpovídají materiálu z AVEA.CZ; tloušťku tepelné izolace pod deskou a skladbu jako celek předepisuje projekt.
| Co leží v podlaze | Kolik místa zabere | Na co si dát pozor |
|---|---|---|
| Krytina (nášlapná vrstva) | podle materiálu | parkety ze dřeva nejvýš 15 mm, mozaikové nejvýš 9 mm |
| Potěr, ve kterém je zalitá trubka | min. 65 mm, ideálně 72 mm | anhydritovému (sádrovému) stačí od 55 mm; betonovou směs doplnit plastifikátorem |
| Trubka PEX-AL-PEX | 16 × 2 mm | zacvakne se mezi výstupky desky, jinak ji není třeba uchycovat |
| Deska STIROTERMAL DUO 11 | 33 mm | nejnižší z nabídky, výstupky po 50 mm, trubky Ø 14–18 mm |
| Deska STIROTERMAL DUO 20 | 42 mm | pevnost v ohybu 150 kPa, trubky Ø 14–18 mm |
| Deska STIROTERMAL DUO 30 | 52 mm | nejsilnější z řady DUO, pevnost v ohybu 120 kPa |
| Okrajový dilatační pás | 8 × 150 mm | lepí se po celém obvodu, jeho fólie zakryje okraj desky, aby beton nezatekl pod ni |
Výšku celé skladby si změřte dřív, než objednáte materiál – při přestavbě starého domu je to nejčastější překážka. Když na mokrý systém místo nezbude, nabízí se suchá podlahovka bez betonu.
Metry trubky na metr čtvereční dostanete, když 1 m vydělíte roztečí. Pro lepší představu jsme přepočítali i 10 m² podlahy. Přívody mezi rozdělovačem a místností se připočítávají zvlášť.
| Kam se hodí | Rozteč | Trubka na 1 m² | Trubka na 10 m² |
|---|---|---|---|
| dobře zateplené domy, místnosti s menší potřebou tepla | 20 cm | 5 m | 50 m |
| obývací pokoj, ložnice, dětský pokoj | 15 cm | ≈ 6,7 m | ≈ 67 m |
| koupelna, pás u velkého okna, pokoje s větší potřebou tepla | 10 cm | ≈ 10 m | ≈ 100 m |
Tabulka slouží k odhadu, projekt nenahrazuje – rozteč i teplotu vody stanoví výpočet tepelných ztrát. Na desce s výstupky po 50 mm (např. DUO 11) lze každou ze tří roztečí vytyčit bez metru, stačí počítat výstupky.
Čísla, která při kontrole projektu nebo při vlastním odhadu hledáte nejčastěji, rozdělená na teploty, trubky, skladbu a rozdělovač. Údaje o materiálu vycházejí z popisů zboží v e-shopu; konečný návrh určuje výpočet tepelných ztrát.
| Oblast | Co sledujete | Číslo | Souvislost |
|---|---|---|---|
| Teploty | voda v přívodu | přibližně 40 °C | podlaha na povrchu kolem 29 °C |
| Teploty | vzduch, při kterém je pohoda | 20–22 °C | zhruba o 3–4 °C méně než s radiátory |
| Trubky a smyčky | trubka | PEX-AL-PEX 16 × 2 mm | hliník 0,20 mm, prodloužení teplem 0,026 mm/m·K |
| Trubky a smyčky | rozteč a spotřeba | 10 / 15 / 20 cm | ≈ 10 / 6,7 / 5 m trubky na každý m² |
| Trubky a smyčky | délka jedné smyčky 16 × 2 | přibližně do 80–100 m | počítá se i přívod a návrat od rozdělovače |
| Skladba | výška desek DUO 11 / 20 / 30 | 33 / 42 / 52 mm | tabule 1,12 m², trubky Ø 14–18 mm |
| Skladba | potěr nad deskou včetně trubky | min. 65, ideálně 72 mm | u anhydritu min. 55 mm |
| Skladba | okrajový pás | 8 × 150 mm | celý obvod, fólie proti zatečení |
| Skladba | odpor krytiny | nejvýš 0,15 m²·K/W | dřevěné parkety do 15 mm, mozaika do 9 mm |
| Rozdělovač | mosazný H.P.W. | 6 barů / +80 °C max. | hlavní hrdla 1", průtokoměr na každé smyčce |
| Rozdělovač | nerezový – průtokoměry a ventily | Regolux 0–5 l/min, M30 × 1,5 | ventily připravené na servopohony |
Metry trubky i počet smyček jsou odhady, ne projekt. Materiál pro celý dům vám orientačně spočítáme v rámci cenové nabídky.
Stejným postupem zjistíte metry trubky i počet vývodů rozdělovače pro kterýkoli pokoj. Hranice, kterou hlídáme: smyčka z trubky 16 × 2 má mít i s přívody nejvýš kolem 80–100 m.
Odečtěte místa pod vestavěnou skříní, kuchyňskou linkou či vanou – teplo by tam zůstalo uvězněné. Náš obývák má po odečtení 20 m².
Obytné místnosti obvykle stačí 15 cm, tedy zhruba 6,7 m trubky na každý metr čtvereční. Pás u velkého prosklení lze zahustit na 10 cm.
20 m² krát 6,7 m dává 134 m trubky, které leží přímo v podlaze obýváku.
Jedna smyčka se 134 m by překročila hranici, proto plochu rozdělíme na dvě poloviny po zhruba 67 m. Když mají smyčky podobnou délku, průtokoměry se nastavují mnohem snáz.
Rozdělovač stojí 5 m od pokoje, takže každá smyčka dostane navíc 5 m tam a 5 m zpět. Výsledek 67 + 10 = 77 m je bezpečně pod hranicí.
Postup zopakujte v každé místnosti a smyčky sečtěte – šest smyček znamená šesticestný rozdělovač. Ke každé smyčce patří dvě svěrná šroubení, jedno na přívod a jedno na návrat.
Šířku skříňky určuje počet vývodů a to, zda se do ní vejde i čerpadlo. Podomítková 1320 HPX pojme 7–8 smyček bez čerpadla, s čerpadlem 2–4.
Obývák z předchozího příkladu je velký, takže se rozdělí vždy. Zajímavější jsou menší místnosti, kde o počtu smyček rozhoduje právě zvolená rozteč. Oba pokoje níže jsou modelové – rozměry jsme zvolili tak, aby se výpočet dal snadno sledovat.
V mnoha domech se obě soustavy potkají pod jednou střechou. Při rozhodování pomůže vědět, v čem se opravdu liší:
| Hledisko | Trubky v podlaze | Těleso na stěně |
|---|---|---|
| Odkud teplo přichází | z celé podlahy, rovnoměrně | z jednoho bodu, stoupá ke stropu |
| Jak teplá voda je potřeba | vlažná, kolem 40 °C | teplejší – malá plocha musí předat hodně tepla |
| Při jaké teplotě vzduchu je pohoda | už při 20–22 °C, o 3–4 °C níž | při vyšší |
| Co mu svědčí jako zdroj | kondenzační kotel, tepelné čerpadlo, solární kolektory | zvládne i zdroj s horkou vodou |
| Jak rychle reaguje | pomalu, beton si teplo drží | téměř okamžitě |
| Co vyžaduje stavba | výšku pro skladbu, betonáž a čas na vyzrání | jen stěnu; při přestavbě se podlaha nebourá |
| Zařízení pokoje | stěny i prostor pod oknem zůstávají volné | těleso obsadí kus stěny, často pod oknem |

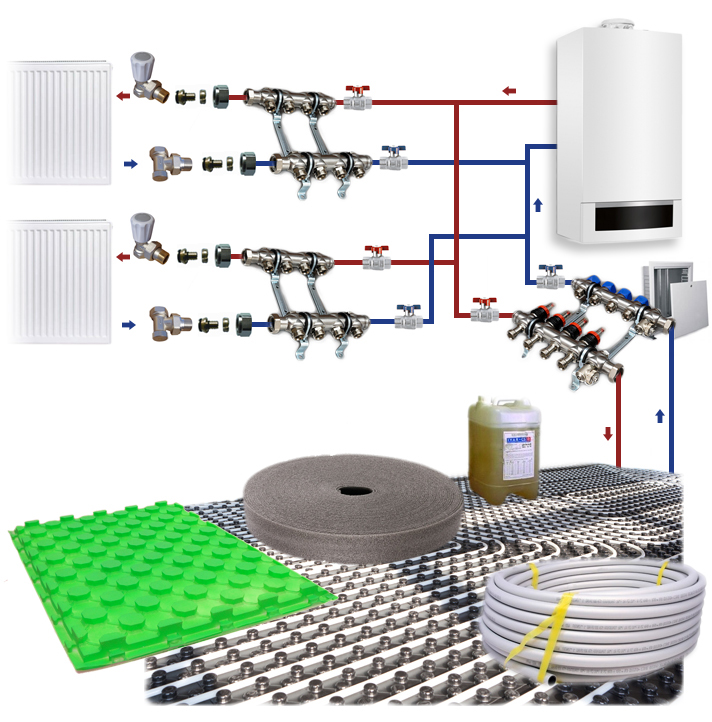

Když podlahovka a radiátory topí z jednoho zdroje, podlahová větev se odděluje sestavou s čerpadlem a směšováním – podívejte se na rozdělovače s čerpadlem. Do koupelny se k podlaze obvykle přidává rovný žebříkový radiátor.
Podlahové topení není automaticky správná volba do každé stavby. Rozhodnout se vyplatí až tehdy, když znáte obě strany mince.
U radiátoru vidíte výsledek za pár minut. Podlaha musí nejdřív nahřát celou vrstvu potěru, takže změna nastavení se v pokoji projeví podstatně později. Z toho plynou tři pravidla: termostat programujte s předstihem, velké noční útlumy nemají smysl a „roztočit“ podlahu vyšší teplotou vody nic neurychlí – přehřátá podlaha je spíš nepříjemná a do potěru smí jít nejvýš 55 °C. Podlaha se navíc částečně reguluje sama: když se vzduch v pokoji přiblíží teplotě jejího povrchu, předává méně tepla.
Přes rozdělovač jde voda do všech smyček a každou z nich na něm můžete samostatně nastavit, odvzdušnit nebo zavřít, aniž byste odstavili zbytek domu. Je to jednoduchý kus kovu, ale pracuje pod stálým tlakem a teplotou. Levné kusy s tenkou stěnou se proto nevyplácejí – v praxi se na nich objevují drobné praskliny a voda prosakuje.
Po napuštění se průtokoměry nastaví tak, aby kratší smyčky nekradly vodu těm delším. Všechny typy srovnává stránka Rozdělovače pro podlahové topení.
Samostatná podlahová větev nebo kombinace s radiátory potřebuje vlastní oběhové čerpadlo. Příkladem je Avansa 25/6/130: tři stupně otáček, dopravní výška 6 m, 130 mm mezi hrdly a závit 6/4". Další typy najdete na avansa.cz a obehove-cerpadla.cz.
O tom, kdy se topí, rozhoduje pokojový termostat. Týdenní Avansa 2007 zvládne šest různých teplot za den s krokem 0,5 °C a spíná obvody s napětím 24 až 230 V. Na co se při výběru termostatu k setrvačné podlaze dívat, rozebírá stránka Termostaty pro podlahové topení.
Potřeba tepla i plocha, na kterou se trubka vůbec dostane, se mezi místnostmi výrazně liší. Podle těchto zásad si zkontrolujete projekt nebo vlastní náčrt.
Standardem je rozteč 15 cm, čili přibližně 6,7 m trubky na metr čtvereční. Podél velkých oken a prosklených stěn, kde teplo uniká nejrychleji, se trubky zahušťují na 10 cm. Had začíná u nejchladnější stěny. Jedna smyčka s roztečí 15 cm pokryje i s přívody asi 12–13 m² – větší pokoj rozdělte na dvě smyčky podobné délky.
Trubky jdou hustěji, po 10 cm, ale vytápěné plochy je málo, protože vana a sprchový kout zůstávají bez nich. Podlahu tu proto doplňuje žebříkový radiátor na ručníky; mimo topnou sezónu ho může ohřívat elektrická topná tyč.
Pod linku a vestavěné skříně trubka nejde. Chodbou a předsíní zase vedou přívody do dalších pokojů a i ty hřejí – započítejte je a tam, kde jich jde vedle sebe hodně, je oblečte do ochranné hadice.
Desky STIROTERMAL DUO s 0,6mm fólií z tvrzeného PS výrobce určuje i pro těžké zatížení – průmysl, autoservis, výrobní halu. Tloušťku potěru a jeho výztuž při takovém zatížení však navrhuje statik v projektu.
Nad terénem nebo nevytápěným sklepem patří pod podlahovku silnější izolace, jinak část tepla odejde dolů. Mezi dvěma vytápěnými podlažími vystačí nižší skladba, kde se dobře uplatní deska STIROTERMAL DUO 11 s výškou 33 mm. Pokud v patře zůstanou radiátory, podlahovka v přízemí se připojuje přes rozdělovač se směšováním.
Od izolační desky po termostat – vše, co princip popsaný výše potřebuje. Ceny a sklad se načítají z e-shopu; u desek je uvedena cena za metr čtvereční.
Čím větší tepelný odpor krytina má, tím méně tepla se z podlahy dostane do pokoje. Krytinu je proto třeba znát už ve chvíli, kdy se navrhuje rozteč a teplota vody.
Tolik smí mít krytina nejvýš. Údaj hledejte v technickém listu podlahy, ne na obalu v obchodě.
Kladou teplu nejmenší odpor, proto se podlahovka s dlažbou potkává hlavně v koupelnách, chodbách a kuchyních.
Jen dobře vysušené tvrdé dřevo, parkety do 15 mm, mozaikové do 9 mm. Měkká dřeva na vytápěnou podlahu nepatří.
Část výkonu uberou. Vynechte koberce s vlasem vyšším než 10 mm a pogumovaným rubem, stejně tak PVC na plstěném podkladu.
