Rozdělovač s průtokoměry – srdce podlahového topení

Každá smyčka v podlaze začíná na rozdělovači a končí na sběrači. Právě tady se okruh nastavuje, odvzdušňuje a v případě potřeby zavírá, aniž by to ovlivnilo zbytek domu. Pomůžeme vám vybrat počet vývodů, úroveň výbavy i skříňku.

updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.

hubProhlédnout sestavystorefrontKoupit na AVEA.CZ
hubSestavy na 2 – 12 smyčekspeedPrůtokoměr na každé smyčcecompressTlak PN 10, voda do +90 °ClinkVstup 1", vývody EK
hubPrincip

Dvě lišty, které rozhodují o rovnoměrném teple v podlaze

Voda ze zdroje tepla – kotle, tepelného čerpadla nebo směšovací sestavy – se nejprve dostane do horní lišty, rozdělovače. Odtud odtéká do jednotlivých smyček potrubí v podlaze a po odevzdání tepla se vrací do spodní lišty, sběrače, a dál zpět ke zdroji. Na rozdělovač se tedy připojuje začátek každé smyčky, na sběrač její konec.

Bez regulace by teplo šlo jen tam, kudy je to nejsnazší

Smyčky nikdy nemají stejnou délku. Krátká smyčka v koupelně klade vodě malý odpor, dlouhá smyčka v obýváku velký – voda si přirozeně vybere snadnější cestu. Výsledek bez nastavení: horká koupelna a chladný obývák. Sestavy v naší nabídce proto mají na rozdělovači regulační průtokoměry – průtok smyčky na nich nastavíte a hned i odečtete – a na sběrači uzavírací ventily, kterými jednu smyčku odstavíte, zatímco zbytek domu topí dál.

Co nabízíme: IVAR.CS 553

Sestavy IVAR.CS 553 jsou z mosazi CW617N, mají rozměr 1" × EK, provozní tlak PN 10 a snesou vodu do +90 °C. Smyčky se připojují svěrnými šroubeními s eurokonusem (EK). K dispozici jsou dvě úrovně výbavy: základní 553 DVP pro 2 až 12 okruhů a rozšířená 553 VP pro 2 až 6 okruhů, která navíc obsahuje kulové uzávěry, automatické odvzdušnění, vypouštění a teploměry.

Teplotu vody rozdělovač nesnižuje. Pokud zdroj tepla připravuje teplejší vodu i pro radiátory, podlaha ji musí dostat přes směšovací sestavu s čerpadlem – viz rozdělovače pro podlahovku s čerpadlem.
inventoryObsah sestavy

Co dostanete v krabici – DVP a VP

Základ je společný, rozšířená řada přidává díly, které byste jinak dokupovali.

speed

Rozdělovač s průtokoměry

Horní lišta s regulačním průtokoměrem u každého vývodu – průtok nastavíte a zároveň ho přímo vidíte. Mají ji obě řady.

block

Sběrač s uzavíracími ventily

Spodní lišta, na které lze každou smyčku samostatně zavřít – například když se opravuje podlaha v jednom pokoji. Mají ji obě řady.

construction

Upevňovací konzoly

Slouží k připevnění obou lišt na zeď nebo do skříňky. Jsou v obou řadách.

tune

Kulové uzávěry (553 VP)

Dva kulové uzávěry se šroubením – rozdělovač odpojíte od zdroje bez vypouštění celé soustavy.

air

Odvzdušnění a vypouštění (553 VP)

Dva průchozí mezikusy, na každém automatický odvzdušňovací ventil, otočný vypouštěcí ventil a teploměr; k tomu dvě zátky.

thermostat

Teploměry (553 VP)

Ukazují teplotu v přívodní i vratné liště. Z rozdílu obou hodnot je vidět, kolik tepla podlaha odebírá.

compareDVP vs. VP

Základní, nebo rozšířená sestava?

Srovnání dvou řad IVAR.CS 553 podle popisů výrobků v e-shopu.

Co srovnáváme553 DVP – základ553 VP – plná výbava
Počet okruhů2 až 122 až 6
Rozměr1" × EK1" × EK
Tlak / teplotaPN 10 / +90 °CPN 10 / +90 °C
Materiálmosaz CW617Nmosaz CW617N
Rozdělovač s regulačními průtokoměryanoano
Sběrač s uzavíracími ventilyanoano
Upevňovací konzolyanoano
Kulové uzávěry se šroubením–2 ks
Mezikusy s automatickým odvzdušňovacím ventilem, vypouštěcím ventilem a teploměrem–2 ks
Zátky–2 ks
Skříňbez skříněv názvu uvedená skříň P-KLASIK 1 nebo 2; pětiokruhová sestava 553973BS bez skříně

DVP je správná volba, pokud si kulové ventily, odvzdušnění a teploměry chcete vybrat a dokoupit sami. VP je téměř připravená k připojení. Přesný obsah balení včetně skříně si před objednávkou ověřte v popisu výrobku v e-shopu.

inventory_2Sestavy v nabídce

IVAR 553 DVP a VP podle počtu okruhů

Počet okruhů = počet smyček, které na sestavu připojíte. Základní řada DVP existuje v každé velikosti od 2 do 12; aktuální cenu a sklad ukazuje e-shop.

straightenKódy

Kód po kódu: řada, počet smyček, výbava, skříň

Všechny sestavy mají společné: mosaz CW617N, rozměr 1" × EK, PN 10, teplotu do +90 °C, průtokoměry na přívodní liště, uzavírací ventily na vratné liště a konzoly k upevnění. Zdroj: popisy výrobků v e-shopu.

KódŘadaPočet okruhůDíly navícSkříň (podle názvu)

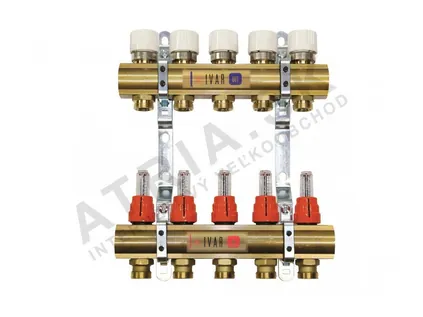

553670DVP553 DVP2–bez skříně
553671DVP553 DVP3–bez skříně
553672DVP553 DVP4–bez skříně
553673DVP553 DVP5–bez skříně
553674DVP553 DVP6–bez skříně
553675DVP553 DVP7–bez skříně
553676DVP553 DVP8–bez skříně
553677DVP553 DVP9–bez skříně
553678DVP553 DVP10–bez skříně
553679DVP553 DVP11–bez skříně
553680DVP553 DVP12–bez skříně

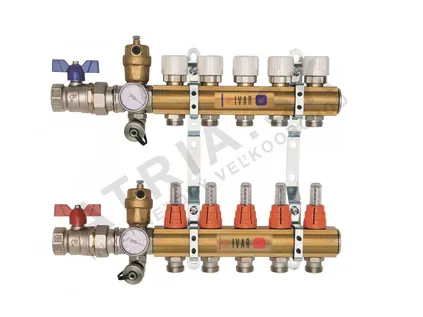

553970553 VP22 kulové uzávěry se šroubením, 2 mezikusy s odvzdušněním, vypouštěním a teploměrem, 2 zátkyP-KLASIK 1
553971553 VP32 kulové uzávěry se šroubením, 2 mezikusy s odvzdušněním, vypouštěním a teploměrem, 2 zátkyP-KLASIK 2
553972553 VP42 kulové uzávěry se šroubením, 2 mezikusy s odvzdušněním, vypouštěním a teploměrem, 2 zátkyP-KLASIK 2
553973BS553 VP52 kulové uzávěry se šroubením, 2 mezikusy s odvzdušněním, vypouštěním a teploměrem, 2 zátkybez skříně
553974553 VP62 kulové uzávěry se šroubením, 2 mezikusy s odvzdušněním, vypouštěním a teploměrem, 2 zátkyP-KLASIK 2

Svěrná šroubení nejsou součástí sestav – na každou smyčku jsou potřeba dvě (přívod a zpátečka) v rozměru potrubí. Zda je v balení i skříň, ověřte v popisu výrobku.

ruleRozhodování

Pět rozhodnutí před objednáním rozdělovače

1. Počet smyček z projektu

Kolik okruhů bude mít podlaha, určuje projekt. Každá vytápěná místnost dostane alespoň jednu vlastní smyčku, větší prostory se rozdělí na několik smyček se srovnatelnou délkou. Rozdělovač musí mít stejně vývodů jako smyček, nebo víc. Návrhu okruhů se věnuje stránka podlahové topení.

2. Kompletní krabice, nebo skládání po kusech

553 VP obsahuje kulové uzávěry se šroubením, mezikusy s automatickým odvzdušněním, otočným vypouštěcím ventilem a teploměrem i zátky – stačí ji připojit. 553 DVP je levnější základ pro ty, kdo si kulové ventily a další díly vyberou sami na stránce příslušenství pro podlahovku a rozdělovače.

3. Šroubení do páru

Na každou smyčku připadají dvě svěrná šroubení, jedno na přívod a jedno na zpátečku, v rozměru shodném s potrubím. Do podlahy doporučujeme pětivrstvé PEX-AL-PEX 16 × 2 ze stránky potrubí pro podlahové vytápění; desky pro jeho uložení představuje web systemova-deska.cz.

4. Skříňka

Rozdělovač má být krytý, ale stále po ruce. Nástěnnou či podomítkovou skříňku zvolte podle počtu okruhů a podle toho, zda k rozdělovači přibude směšovací sestava – rozměry jsou v tabulce na stránce skříňky pro rozdělovače.

5. Díly ke staršímu rozdělovači

Když doplňujete díl k rozdělovači, který už visí na zdi, porovnejte závit a typ připojení (eurokonus EK, M30 × 1,5) a rozměr z názvu dílu s údaji svého rozdělovače. Výrobci mosazných rozdělovačů nepoužívají jednotné připojovací rozměry, proto „podobně vypadající“ díl nemusí pasovat.

calculatePočet a umístění

Kolik okruhů, kolik rozdělovačů a kam s nimi

Velikost rozdělovače vyplývá ze tří věcí: z vytápěné plochy, z rozestupu potrubí a z toho, jak je dům rozdělený na místnosti. Přesné číslo dá projekt, pro první odhad postačí tato pravidla:

  • Vlastní smyčka pro každou místnost – jinak by teplotu pokojů nešlo nastavit zvlášť.
  • Velký prostor = víc smyček – typicky obývák s kuchyní nebo otevřený půdorys.
  • Podobné délky – smyčky se srovnatelnou délkou se na průtokoměrech seřídí bez extrémního škrcení.
  • Přívod patří ke smyčce – potrubí z rozdělovače do místnosti a zpět se započítává do délky téhož okruhu.

Hrubý odhad si spočítáte i sami: plocha ÷ rozestup dá metry potrubí v místnosti, ke každé smyčce přičtěte 10 m přívodů a jednu smyčku držte zhruba do 90 m. Se stejnými pravidly pracuje i kalkulačka materiálu na tomto webu.

Jeden, nebo dva rozdělovače

Dvoupodlažní dům má obvykle rozdělovač na každém podlaží – přívody jsou kratší, regulace jednodušší a každé patro má vlastní přehledný uzel. I v přízemním domě s protáhlým půdorysem mohou dva menší rozdělovače fungovat lépe než jeden velký umístěný na kraji.

Místo pro rozdělovač

Ideálně blízko středu vytápěné plochy a tam, kde k němu bude přístup i po dokončení interiéru – chodba, technická místnost. IVAR v popisech sestav upozorňuje, že rozdělovač má být prakticky v nejvyšším bodě soustavy, kde se hromadí vzduch; dejte si proto pozor na výškové rozdíly v půdorysu. Malou podlahovku v patře lze ale odvzdušnit i přes žebříkový radiátor v koupelně, takže tam tato podmínka nemusí platit striktně.

Rozestup potrubí, vrstvy podlahy a postup pokládky popisují stránky podlahové topení a návod na montáž podlahového topení, desky pro uložení potrubí jsou na stránce systémové desky pro podlahové vytápění.

calculatePříklad z půdorysu

Příklad: přízemí se šesti místnostmi – kolik smyček a jaký rozdělovač

Ukázka, jak se z půdorysu dostanete k velikosti rozdělovače. Plochy místností jsou zvolené jako příklad, rozestupy odpovídají běžné praxi (10 cm v koupelně, 15 cm v obytném prostoru, 20 cm v pokojích s menší potřebou tepla). Délka potrubí = plocha ÷ rozestup, k ní 10 m přívodů na každou smyčku; jedna smyčka má mít nejvýš zhruba 90 m.

MístnostPlochaRozestupPotrubí v místnostiSmyčkyDélka smyčky s přívody
Obývák s kuchyní32 m²15 cm32 ÷ 0,15 ≈ 213 m3≈ 71 + 10 = 81 m
Ložnice14 m²20 cm14 ÷ 0,20 = 70 m170 + 10 = 80 m
Dětský pokoj12 m²20 cm12 ÷ 0,20 = 60 m160 + 10 = 70 m
Pracovna11 m²20 cm11 ÷ 0,20 = 55 m155 + 10 = 65 m
Chodba a zádveří10 m²20 cm10 ÷ 0,20 = 50 m150 + 10 = 60 m
Koupelna8 m²10 cm8 ÷ 0,10 = 80 m180 + 10 = 90 m
Celkem87 m²–528 m + 8 × 10 m = 608 m8–

Výsledek: 8 smyček, tedy rozdělovač s 8 vývody – například IVAR 553 DVP pro 8 okruhů nebo H.P.W. 8 ze skládačky níže. Rozšířená řada 553 VP končí u 6 okruhů, proto tu nepřichází v úvahu. Koupelnová smyčka je přesně na hranici 90 m – pokud by byl rozdělovač dál od koupelny, je třeba ji rozdělit nebo rozdělovač posunout blíž. Obývák je rozdělený na tři smyčky se stejnou délkou, aby šly seřídit bez extrémního škrcení. Ke každé smyčce patří 2 svěrná šroubení, celkem 16 kusů. Jde o ilustrační příklad – závazné délky a průtoky určí projekt podle tepelných ztrát.

info

Zajímají vás rozdělovače H.P.W.?

Mosazné rozdělovače H.P.W. mají samostatný web – najdete tam všechny velikosti, podrobný postup montáže a nastavení i doplňky jako kulové ventily, svěrná šroubení a skříňky. Objednat je můžete i na AVEA.CZ. Další typy rozdělovačů přehledně srovnává rozdelovace-topeni.cz.

open_in_newRozdělovače H.P.W.buildNávod na montážinventory_2Příslušenství
categoryMosaz a nerez

Mosaz, nebo nerez – co ve skutečnosti rozhoduje

Na podlahovku se používají rozdělovače z mosazi i z nerezové oceli a oba dělají totéž: rozdělí vodu do smyček a umožní je regulovat. Důležitější než materiál je proto výbava sestavy a to, na jaký tlak a teplotu je určená.

  • IVAR.CS 553 (mosaz) – mosaz CW617N, PN 10, do +90 °C, průtokoměry na přívodní liště, uzavírací ventily na sběrači, velikosti 2 až 12 okruhů. Představujeme je na této stránce.
  • H.P.W. (mosaz) – poniklovaná mosaz Ms 58, do 6 barů a +80 °C, připojení 1" a vývody na eurokonus. V dodávce jsou uzavírací ventily, regulační šroubení s průtokoměry a automatický odvzdušňovací a vypouštěcí ventil. Rozměry jsou na mosazne-rozdelovace.cz.
  • Nerezové rozdělovače – vyráběné v souladu s DIN EN 1264-4; na každém okruhu průtokoměr Regolux s rozsahem 0–5 l/min s pamětí nastavení a termoregulační ventil se závitem M30 × 1,5 pro hlavici; potrubí se napojuje šroubením 3/4" EK. Oba materiály vedle sebe srovnává rozdelovace-topeni.cz.

Před koupí si porovnejte

  • nejvyšší povolený tlak a teplotu vůči parametrům vaší soustavy,
  • co je v balení – kulové ventily, odvzdušnění, vypouštění, teploměry – a co je třeba dokoupit,
  • připojení smyček (EK) a závit pro termoregulační hlavice, pokud je plánujete,
  • celkovou délku sestavy i s kulovými ventily – podle ní se vybírá skříňka.

Aktuální ceny rozdělovačů a dalšího materiálu na podlahovku najdete v e-shopu AVEA.CZ.

buildMontáž

Od skříňky po seřízené okruhy – postup montáže

Orientační pořadí kroků. Připojení k soustavě a nastavení zdroje tepla je práce pro topenáře.

1. Poloha

Čím blíž ke středu vytápěné plochy, tím kratší přívody. Zároveň musí být rozdělovač přístupný i po dokončení interiéru.

2. Skříňka a konzoly

Skříňku osaďte do vodováhy a konzolami ze sestavy na ni připevněte obě lišty.

3. Napojení na zdroj

Přívod ze zdroje jde na lištu s průtokoměry, zpátečka na lištu s uzavíracími ventily. K sestavě DVP přidejte kulové ventily, aby šel rozdělovač odstavit.

4. Smyčky na vývody

Začátek smyčky na rozdělovač, konec na sběrač – vždy pod stejným číslem. Každý vývod si hned označte názvem místnosti.

5. Proplach

Před prvním spuštěním soustavu důkladně propláchněte podle návodu výrobce, zvlášť pokud se podlahovka kombinuje s radiátory. Otopnou vodu doporučujeme ošetřit přípravkem GEL.LONG LIFE 100.

6. Tlak před potěrem

Dokud potrubí nezakryje potěr, natlakujte soustavu a projděte všechna šroubení a spoje.

7. Nastavení průtoků

Průtokoměry nastavte podle projektu tak, aby všechny místnosti hřály rovnoměrně. Kratší smyčky se zpravidla škrtí víc.

tuneÚdržba

Průtokoměry, teploměry a vzduch: rozdělovač v provozu

Seřízení okruhů

Průtokoměr na rozdělovači ukazuje, kolik vody okruhem protéká, a jeho otáčením průtok nastavíte. Hodnoty pro jednotlivé okruhy určuje projekt podle tepelné ztráty místnosti a délky smyčky. Pokud projekt nemáte, platí zásada, že kratší okruhy se přiškrcují víc a delší méně. Nastavujte postupně a změnu vyhodnoťte až po několika hodinách – podlaha s potěrem reaguje pomalu.

Teplota přívodu a zpátečky

Sestavy 553 VP mají teploměry na mezikusech. Porovnáním teploty v přívodní liště a ve sběrači vidíte, jak podlaha odebírá teplo; ustálený rozdíl po seřízení je dobrou kontrolou i v dalších sezónách. K sestavě DVP si teploměr doplníte například kulovým ventilem 1" s teploměrem nebo T-kusem s teploměrem ze stránky příslušenství pro podlahovku a rozdělovače.

Odvzdušnění a kontrola

Vzduch v soustavě se projeví bubláním a slabším topením části podlahy. Sestavy VP mají automatické odvzdušňovací ventily přímo na mezikusech, u sestav DVP odvzdušnění doplňte. Při běžné kontrole sledujte tlak v soustavě, těsnost šroubení a čistotu průtokoměrů – zanesené průtokoměry prozrazují nečistoty ve vodě, proto je důležitý proplach před spuštěním a ošetření otopné vody.

Teplotu v jednotlivých místnostech udrží pokojové termostaty – viz termostaty pro podlahové topení a programovatelné bezdrátové termostaty. Oběhové čerpadlo pro kotlový okruh vyberete na stránce oběhová čerpadla IBO nebo na webu obehove-cerpadla.cz.

warningNa co pozor

Šest chyb, které pokazí i dobrý rozdělovač

  • Záměna přívodu a zpátečky – začátek a konec téže smyčky musí být na stejném čísle okruhu. Jinak okruh nejde správně regulovat.
  • Nepropláchnutá soustava – kal ze starých radiátorů a nečistoty z montáže ucpávají průtokoměry i ventily. Za poruchy způsobené nečistotami v soustavě prodejce neodpovídá – proplach je proto povinný krok.
  • Podlahovka připojená na vodu pro radiátory – pokud zdroj tepla vyrábí vodu s vysokou teplotou pro radiátory, do podlahy patří přes směšovací sestavu.
  • Neseřízené okruhy – bez nastavení průtokoměrů jsou krátké okruhy přetopené a dlouhé chladné.
  • Malá skříňka – šířku skříňky porovnejte se skutečnou délkou sestavy včetně kulových ventilů a nechte si místo na šroubení a práci s klíčem.
  • Nesprávné šroubení – rozměr i typ připojení šroubení musí sedět s potrubím i s vývodem rozdělovače.

Teplotu v jednotlivých místnostech hlídají pokojové termostaty – přehled najdete na stránce termostaty pro podlahové topení. Postup pokládky potrubí a zalévání podlahy popisuje návod na montáž podlahového topení.

shopping_cart_checkoutSkládačka do košíku

Rozdělovač H.P.W. s ventily a šroubeními – vyberte počet okruhů

Zvolte, kolik smyček bude podlaha mít, a skládačka sestaví nákup: mosazný rozdělovač H.P.W.®, dva kulové ventily s teploměrem (jeden na přívodní, druhý na vratnou lištu) a dvojici svěrných šroubení 16 × 2 pro každou smyčku. Skříňka je volitelná. Potrubí a desky se odvíjejí od plochy, na ně použijte kalkulačku.

Skříňku vybíráme podle délky rozdělovače s kulovými ventily. Sestava se přidá do košíku e-shopu AVEA.CZ, kde ji ještě můžete upravit. Ceny se aktualizují automaticky.

PoložkaKsSpolu
Sestava celkem s DPH
–
add_shopping_cartPřidat sestavu do košíku
helpFAQ

Rozdělovače na podlahovku: otázky a odpovědi

Jak určit, kolik vývodů má mít rozdělovač?
Stejně, kolik je v projektu smyček – každá vytápěná místnost má alespoň jednu, velké prostory víc. IVAR.CS 553 DVP se vyrábí pro 2 až 12 okruhů, rozšířená 553 VP pro 2 až 6.
Jaký je rozdíl mezi rozdělovačem a sběračem?
Rozdělovač je přívodní lišta, ze které teplá voda odchází do smyček – v našich sestavách s regulačními průtokoměry. Sběrač je vratná lišta, kam se ochlazená voda vrací; jeho uzavíracími ventily lze každou smyčku zavřít samostatně.
Čím se liší sestava 553 DVP od 553 VP?
Společný mají rozdělovač s průtokoměry, sběrač s uzavíracími ventily a konzoly. 553 VP k tomu přidává 2 kulové uzávěry se šroubením, 2 průchozí mezikusy (každý s automatickým odvzdušněním, otočným vypouštěcím ventilem a teploměrem) a 2 zátky.
Jaký tlak a teplotu snesou sestavy IVAR.CS 553?
PN 10 a vodu do +90 °C. Skutečnou teplotu vody v podlaze určuje projekt a druh krytiny – je mnohem nižší než u radiátorů.
Lze rozdělovač napojit rovnou na kotel?
Ano, pokud zdroj tepla dodává vodu s teplotou vhodnou pro podlahu a v domě nejsou radiátory vyžadující teplejší vodu. Při kombinaci s radiátory patří mezi kotel a podlahu směšovací sestava s čerpadlem. Rozhoduje projekt; při pochybnostech se ozvěte na technickou linku +421 917 133 664.
Dostanu k sestavě IVAR i skříňku?
553 DVP se dodává bez skříně. U 553 VP je v názvu uvedená skříň P-KLASIK 1 nebo 2, výjimkou je pětiokruhová 553973BS bez skříně – obsah balení ověřte v popisu. Samostatné skříňky jsou na stránce skříňky pro rozdělovače.
Pasuje díl od jiného výrobce k mému rozdělovači?
Ne automaticky. Porovnejte závit a typ připojení (eurokonus EK, M30 × 1,5) a rozměr z názvu dílu s údaji vašeho rozdělovače – mosazné rozdělovače jednotlivých značek se v připojovacích rozměrech liší.
Proč je třeba soustavu před spuštěním propláchnout?
Stavební nečistoty a kal ze starých radiátorů či kotle se usazují v průtokoměrech a ventilech. Proto se před spuštěním – hlavně při kombinaci s radiátory – proplachuje celá soustava podle návodu výrobce a voda se ošetřuje například přípravkem GEL.LONG LIFE 100.
Kde jsou informace o rozdělovačích H.P.W.?
Na samostatném webu mosazne-rozdelovace.cz, který má i postup montáže a příslušenství. Prodáváme je i na AVEA.CZ.
Připravíte mi nabídku na materiál pro celou podlahovku?
Ano – stačí poslat půdorys nebo výměry místností na info@atria.sk a naceníme rozdělovač, potrubí, desky i doplňky. Podrobnosti na stránce cenové nabídky.
Dá se počet okruhů odhadnout bez projektu?
Orientačně ano: spočítejte vytápěné místnosti (každá alespoň jedna smyčka, velké víc) a délku potrubí odvoďte z plochy a rozestupu, jako v příkladu na této stránce. Závazný počet a průtoky však stanoví projekt.
Kde je pro rozdělovač nejlepší místo v domě?
Blízko středu vytápěné plochy kvůli krátkým přívodům a na místě, kam se dostanete i po dokončení interiéru. Podle IVAR má být rozdělovač prakticky v nejvyšším bodě soustavy – sledujte proto výškové rozdíly v půdorysu.
Které šroubení se hodí na potrubí 16 × 2?
Musí pasovat na potrubí i na vývod rozdělovače. Na PEX-AL-PEX a polybutylen Ø 16 mm je svěrné šroubení RCS16 s připojením 3/4" EK, utahuje se momentem 30–40 Nm. Na vícevrstvý Alpex 16 × 2 slouží IVAR 500684 (16 × 2 ALU – EK) s momentem 25–35 Nm. Na smyčku jsou potřeba dvě; potrubí je na stránce potrubí pro podlahové vytápění.
Je nerezový rozdělovač lepší než mosazný?
Nejde o otázku materiálu, ale výbavy a parametrů. IVAR.CS 553 z mosazi je na PN 10 a +90 °C s průtokoměry a uzavíracími ventily. Nerezové rozdělovače podle DIN EN 1264-4 mají průtokoměry Regolux 0–5 l/min a termoregulační ventily M30 × 1,5. Obě skupiny srovnává rozdelovace-topeni.cz.
Jak postupovat při nastavování průtokoměrů?
Hodnoty pro každou smyčku dává projekt podle tepelné ztráty místnosti a délky smyčky. Bez něj platí, že kratší smyčky se škrtí víc, delší méně. Po každém zásahu nechte podlahu několik hodin ustálit a teprve potom dolaďujte.
forumPoradna

Z poradny: otázky k rozdělovačům a podlahovce

Výběr skutečných dotazů z poradny ATRIA a odpovědí technika. Rok u odpovědi ukazuje, kdy vznikla; aktuální výrobky a ceny jsou na AVEA.CZ, k vašemu projektu se můžete poradit na +421 917 133 664.

Co obsahuje balení rozdělovače – průtokoměry, ventily, držáky – a přijde smontovaný? Mohu těla rozdělovače vzájemně prohodit, aby byl průtokoměr nahoře a ventil dole?
Původní nerezové rozdělovače se prodávaly přesně tak, jak byly na fotografiích – s průtokoměry, ventily k uzavření jednotlivých okruhů a odvzdušněním – a jejich těla jste mohli mezi sebou zaměnit. V dnešní sestavě IVAR.CS 553 DVP dostanete přívodní lištu s průtokoměry, vratnou lištu s uzavíracími ventily a konzoly k upevnění; rozšířené sestavy 553 VP mají navíc kulové kohouty, automatické odvzdušnění, vypouštěcí ventily a teploměry. K rozdělovači budete potřebovat i skříňku – viz Skříňky pro rozdělovače. (z poradny, 2014)
Dají se tyto rozdělovače použít i na rozvod pitné vody, například k omezení průtoku ve sprchách v tělocvičně? A pokud osadím elektrotermické hlavice, budu moci přívod vody ovládat na dálku?
Rozdělovače jsou primárně určené pro podlahové topení v domě, ale v zásadě se dají použít i na rozvod pitné vody a teoreticky by se jimi dal vyřešit i požadavek na omezený průtok ve sprchách. S elektrotermickými hlavicemi byste přívod vody mohli ovládat i na dálku – servopohony jsou na 24 nebo 230 V a dají se spínat klasickým vypínačem. Rozdělovače určené přímo pro rozvod vody najdete v části Rozdělovače pro rozvod vody. (z poradny, 2014)
Na rozvodu vody mám bílé potrubí, pravděpodobně PPR. Dá se připojit k rozdělovači?
K rozdělovači se dá připojit jakékoli potrubí, jen je třeba použít správnou spojku, resp. přechod. Přechody z PPR na eurokonus (EK) však v nabídce nemáme – na rozvod vody i topení se k rozdělovačům používá plastohliník a k němu svěrné šroubení EK. Šroubení najdete v části Příslušenství pro podlahovku a rozdělovače. (z poradny, 2014)
Kolikacestný rozdělovač potřebuji na 150 m² podlahového topení a mohu z něj vést potrubí i do patra?
Na jeden okruh byste neměli použít více než přibližně 100 m potrubí a počítá se, že na 1 m² je potřeba asi 5 m potrubí. Pokud má dům půdorys 150 m² a podlahové topení chcete všude, můžete použít například 10cestný rozdělovač – na jeden okruh tak připadne asi 75 m trubky – nebo dva rozdělovače po pěti okruzích. Některý okruh může vést i do patra, například k žebříkovému radiátoru. (z poradny, 2014)
Je rozdělovač pro podlahové topení, u kterého se doporučuje potrubí PEX-AL-PEX, kompatibilní i s potrubím PERT-AL-PERT? A máte kulový ventil s teploměrem?
Rozdělovače mají jednotlivé vývody se závitem eurokonus (EK), na který připojíte jakékoli potrubí o průměru 10 až 20 mm přes příslušné svěrné šroubení. Nejčastěji se používá PEX-AL-PEX 16, šroubení pasují i na PERT-AL-PERT. Kulový ventil s teploměrem jsme tehdy neměli – dnes je v nabídce kulový ventil pro rozdělovač se šroubením 1" a teploměrem 0–80 °C a teploměry mají i rozšířené sestavy IVAR 553 VP. Viz Příslušenství pro podlahovku a rozdělovače. (z poradny, 2014)
Mohu si rozdělovač objednat bez průtokoměrů, aby byl levnější? Chci ho použít na radiátory, kde průtok regulovat nepotřebuji.
Tyto rozdělovače jsou určené pro podlahové topení. Rozdělovače na radiátory bez průtokoměrů najdete v části Rozdělovače pro radiátorové vytápění. (z poradny, 2014)
Jak natlakuji rozdělovač s podlahovkou, když ještě nemám rozvody v celém domě? Chci systém naplnit vodou a pár dní zkoušet, zda neteče. Existuje na rozdělovač zátka?
Ano, rozdělovač s potrubím je dobré nejprve natlakovat a vyzkoušet. Zátka na to existuje, lepší je však použít kulové ventily, které by na vstupu rozdělovače měly být tak jako tak – usnadní i pozdější připojení potrubí od kotle. Rozšířené sestavy IVAR 553 VP mají kulové kohouty už v balení. (z poradny, 2014)
Jaký rozdělovač potřebuji na podlahové topení v podkroví, pokud se napojím na stávající systém v nižším podlaží s plynovým kondenzačním kotlem i kotlem na tuhá paliva, tedy se dvěma různými teplotními spády?
Do podlahového topení by měla jít voda s teplotou nejvýše 55 °C, takže ji je třeba oddělit od hlavního rozvodu, kde je u kotle na tuhá paliva pravděpodobně vyšší teplota. K tomu slouží rozdělovač pro podlahové topení s termostatickým ventilem a čerpadlem – napojíte ho na hlavní rozvod, na hlavici nastavíte požadovanou teplotu a voda se do podlahy přimíchává. Takové směšovací sestavy najdete v části Rozdělovače pro podlahovku s čerpadlem. (z poradny, 2014)
Pracuji na směny a vyhovovalo by mi topit nepravidelně – například v úterý přes den, ve středu odpoledne a v pátek k večeru. Dá se tak nastavit termostat, nebo jen v režimu pracovní dny a víkend?
Týdenní programovatelný termostat se dá nastavit tak, že každý den má vlastní program – například pondělí ráno, úterý v poledne, středa večer a čtvrtek vůbec. Program se však vždy opakuje po týdnu. Termostaty najdete v části Programovatelné termostaty. (z poradny, 2014)
V hrubé stavbě se 160 m² chci dělat podlahové topení. Jaký polystyren použít, když je rozdíl mezi základovou deskou a horní podlahou 170 mm? A jaká je čekací doba na dodání?
Tehdy jsme navrhli systémovou desku UHP55 s výškou 58 mm – k ní asi 80 mm betonu a na podlahovou krytinu zůstane přibližně 32 mm. Jde jen o orientační návrh. Systémové desky, rozdělovač i skříňka byly skladem s dodáním do několika dnů. Aktuální systémové desky najdete v části Systémové desky pro podlahové topení. (z poradny, 2015)
Mohu k rozdělovači připojit v jedné místnosti potrubí 16 × 2 a v jiné 20 × 2? Nebude okruh s větším potrubím topit víc?
To absolutně nehrozí – k tomu jsou na rozdělovači průtokoměry, na kterých průtok každého okruhu nastavíte. Různá potrubí se připojují vždy přes adaptér pro příslušnou trubku, například na plastohliník 16 × 2 přes svěrné šroubení 16 × 2 EK. (z poradny, 2015)
Dělám podlahové topení v celém dvoupodlažním domě se 130 m², bez radiátorů – dole 5okruhový a nahoře 10okruhový rozdělovač, kotel Protherm Panther Condens KKV 25. Je lepší použít rozdělovače bez čerpadla, nebo s čerpadlem?
Když dům nemá radiátory a zdroj tepla – například kondenzační kotel – dokáže sám dodávat nízkoteplotní vodu pro podlahu, směšování zpravidla není nutné a stačí rozdělovače bez čerpadla. Směšovací sestavy s čerpadlem slouží především ke kombinaci podlahového topení s radiátory – viz Rozdělovače pro podlahovku s čerpadlem. Konečné slovo má projekt; při pochybnostech se obraťte na technika ATRIA (+421 917 133 664, info@atria.sk). (z poradny, 2015)
Mám zájem o kondenzační kotel Vaillant ecoTEC plus se zásobníkem a směšovač pro podlahové topení. Ve dvoupodlažním domě je dole podlahovka a nahoře radiátory – dá se topit nezávisle ve dvou okruzích a co je třeba dokoupit?
Kotel sám o sobě neumí topit do dvou okruhů. U kondenzačního kotle je vhodné navrhnout i radiátory na teplotní spád 55 °C, s jakým se počítá u podlahového topení – pak nepotřebujete dražší rozdělovač s čerpadlem, ale stačí klasický rozdělovač bez čerpadla. Druhý okruh vyřešíte rozvodnicí (například Ivar ALC 006 U), ke které připojíte další termostat a kterou propojíte s rozdělovačem pro podlahové topení nebo s rozdělovačem pro radiátory – podle toho, který okruh má ovládat druhý termostat. Okruhy na rozdělovači pak ovládají elektrotermické hlavice, které najdete v části Příslušenství pro podlahovku a rozdělovače. (z poradny, 2015)
Jsou rozdělovače opravdu z nerezu, nebo jde jen o pochromovaný kov, a kdo je vyrábí? Pokud jsou z nerezu, mohu je použít i na rozvod pitné vody?
Původní rozdělovače na topení byly opravdu celé nerezové, značky HPW z Německa. Teoreticky se mohly použít i na rozvod pitné vody, takové zapojení se však příliš nepoužívá. Dnes nabízíme pro podlahové topení sestavy IVAR.CS 553 z mosazi CW617N a pro rozvod vody jsou určené rozdělovače pro rozvod vody. (z poradny, 2015)
Kde najdu příslušenství k rozdělovači, například ventil na okruh nebo adaptéry na potrubí? Skříňku jsem už našel.
Příslušenství k rozdělovačům – ventily, svěrná šroubení (adaptéry) na potrubí, teploměry a další – najdete v části Příslušenství pro podlahovku a rozdělovače. (z poradny, 2015)
Na podlahové topení mám vybraný kondenzační kotel, potrubí PEX-AL-PEX 16 × 2 (780 m), 9cestný rozdělovač, obvodový dilatační pás (150 m) a podomítkovou skříňku na rozdělovač. Co ještě budu potřebovat?
V podstatě už jen systémové desky a drobné příslušenství k rozdělovači, které najdete v části Příslušenství pro podlahovku a rozdělovače. (z poradny, 2015)
Na 60 m² podlahového topení chceme systémovou desku UHP 53 a potrubí PEX-AL-PEX 16 × 2 – dá se s touto deskou použít? Plynař počítal 60 × 6 = 360 m potrubí a 6cestný rozdělovač. Jakou skříňku, jaká šroubení a kolik balíků desek objednat?
Ano, výpočet je správný – na 60 m² je potřeba přibližně 360 m potrubí PEX-AL-PEX 16, počítá se 5 až 6 m potrubí na 1 m². I 6cestný rozdělovač je v pořádku, na jeden okruh připadne asi 60 m potrubí. Na každý okruh potřebujete dvě svěrná šroubení 16 × 2 EK, tedy celkem 12 kusů, a k rozdělovači příslušnou skříňku (tehdy podomítkovou 580 × 560 mm) – viz Skříňky pro rozdělovače. Desky se prodávají po celých balících: u desky UHP 53 s plochou 0,7 m² na kus a 15 kusy v balíku to vycházelo na 90 kusů, tedy 63 m² v 6 balících. (z poradny, 2015)
Poraďte mi plynovou sestavu na topení a teplou vodu pro dvoupodlažní dům s plochou asi 150 m², jsme dva dospělí a dítě. Technik navrhl kondenzační kotel 16 kW se 120litrovým zásobníkem, viděl jsem však i kotle se 40litrovým vrstveným zásobníkem. Co je lepší?
Pro rodinu se třemi až čtyřmi členy je třeba přiklonit se spíše k sestavě se 120litrovým zásobníkem. Vestavěný zásobník se používá tam, kde není prostor pro 120litrový, nezapomeňte však, že 40 litrů se spotřebuje rychle a kotel pak funguje jako průtokový ohřívač. Hotové sestavy najdete v části Sestavy kotlů a zásobníků. (z poradny, 2015)
V bytě s plochou 50 m² chci vytápět chodbu, kuchyň, koupelnu a dva pokoje, dosud tam byly gamatky. Jaký kotel na topení a ohřev vody zvolit – s průtokovým ohřevem, nebo se zásobníkem? Budou tam bydlet dvě osoby.
Do menšího bytu je třeba kotel s nízkým výkonem a pro dvě osoby stačí průtokový ohřev vody. V nabídce jsou už jen kondenzační kotle – při výběru se zaměřte na značky se servisním zastoupením v Česku (tehdy jsme doporučovali například Ariston, Baxi nebo Junkers). Kotle s průtokovým ohřevem najdete v části Kondenzační kotle s průtokovým ohřevem. (z poradny, 2015)
Mohu na 11cestný rozdělovač pro podlahové topení připojit potrubí Alpex 20? Má rozdělovač na vstupu závit 3/4"?
Původní rozdělovač měl vstup 3/4" a potrubí 20 × 2 se na něj připojovalo svěrným šroubením s vsuvkou 3/4" × 20 × 2. Dnešní sestavy IVAR.CS 553 mají připojení 1" × EK – potrubí 20 × 2 připojíte přes svěrné šroubení příslušného rozměru. (z poradny, 2015)
Na starých litinových radiátorech měním ventil za termostatický. Instalatér tvrdí, že na příliš krátký 3/4" termoventil je potřeba teleskopické prodloužení. Máte něco takového?
Bez fotografií vám to bohužel nedokážeme přesně posoudit. Pošlete nám fotky na info@atria.sk nebo zavolejte technikovi ATRIA na +421 917 133 664. (z poradny, 2015)
Postačí na podlahové topení s plochou asi 60 m² rozdělovač s 5 okruhy? Konkurence doporučuje 7. A jaký je rozdíl mezi kotli Vaillant ecoTEC pro VUW 236/5-3 a ecoTEC plus VUW 246/5-5?
Na 60 m² opravdu stačí 5 okruhů. Na 1 m² se spotřebuje přibližně 5 až 6 m potrubí, takže i při 360 m potrubí vychází na jeden okruh 5cestného rozdělovače 72 m – a maximum je až 100 m. Pokud použijete sedmi- či deseticestný rozdělovač, nic se nestane, bude to však víceméně zbytečné. Dražší kotel ecoTEC plus se liší hlavně elektronickým čerpadlem, a tím i jinou elektronikou a výměníkem; nejvíce se však prodával ecoTEC pro. (z poradny, 2015)
Dá se průtokoměr z rozdělovače koupit samostatně?
Ne, průtokoměr k tomuto rozdělovači se samostatně koupit nedá. (z poradny, 2015)
Existuje 5cestný rozdělovač s termoventily, teploměry, přívodem, vývodem a vypouštěcími kohouty na polybutylenové potrubí?
Všechny rozdělovače mají vývody zakončené připojením eurokonus (EK), takže k nim přes příslušné svěrné šroubení připojíte jakékoli potrubí, i polybutylenové. Rozšířená sestava IVAR 553 VP se dodává i v 5cestném provedení a obsahuje rozdělovač s regulačními průtokoměry, sběrač s uzavíracími ventily, kulové kohouty, automatické odvzdušnění, vypouštěcí ventily a teploměry. Další příslušenství najdete v části Příslušenství pro podlahovku a rozdělovače. (z poradny, 2016)

Sestavy IVAR, skříňky a šroubení objednáte na AVEA.CZ

Rozdělovače pro 2 až 12 smyček s cenou a skladem přímo z e-shopu. Pokud váháte nad počtem okruhů nebo výbavou, volejte technika (Po–Pá 7:30–15:30) na +421 917 133 664; objednávku přijmeme i telefonicky na +421 917 133 662.

storefrontNakoupit na AVEA.CZcall+421 917 133 662
descriptionPDF

Návody a dokumenty ke stažení

Návody k obsluze, technické listy a prohlášení o shodě k produktům na této stránce (PDF).

Sestava rozdělovač/sběrač - bez skříně - 1"xEK; dvoucestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfPrehlásenie
Zestav rozdělovač/shrňovač – bez skříně – 1"xEK; 3cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfPrehlásenie
Sestava rozdělovač/sběrač - bez skříně - 1"xEK; 4cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfPrehlásenie
Sestava rozdělovač/sběrač – bez skříně – 1"x EK; 5cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfPrehlásenie
Sestava rozdělovač/sběrač – bez skříně – 1"x EK; 6cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfPrehlásenie
Sestava rozdělovač/shrňovač – bez skříně – 1"x EK; 7cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfPrehlásení
Sestava rozdělovač/shrňovač – bez skříně – 1"xEK; 8cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfPrehlásenie
Sestava rozdělovač/shrňovač – bez skříně – 1"xEK; 9cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfProhlášení
Zestav rozdělovač/sběrač - bez skříně - 1"xEK; 10cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfProhlášení
Zestav rozdělovač/sběrač - bez skříně - 1"xEK; 11cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfProhlášení
Zestav rozdělovač/shrňovač - bez skříně - 1"xEK; 12cestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfProhlášení
Zestav rozdělovač/sběrač - pro podlahové vytápění - skříň P-KLASIK 1 - 1"xEK; dvoucestný; mosazpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfPrehlásení
support_agentATRIA

Máte dotaz? Napište nám

Technik vám odpoví zpravidla ještě týž pracovní den. Pomůžeme s výběrem, montáží i cenovou nabídkou.

call+421 917 133 664 · mailinfo@atria.sk

Odesláním souhlasíte se zpracováním údajů za účelem odpovědi. Zpracování osobních údajů

hubATRIA

Další weby a e-shopy ATRIA

Všechny naše značky, odborné weby a e-shopy na jednom místě.

avea.czE-shop s topenářskou technikou
navio.czTopná technika za nejlepší ceny
atria-europe.comVelkoobchod pro partnery
avansa.czAvansa® čerpadla, termostaty, zdroje
zalozni-zdroj.euZáložní zdroje pro kotle
mosazne-rozdelovace.czH.P.W.® mosazné rozdělovače
obehove-cerpadla.czOběhová čerpadla IBO, Wilo, Aquart
systemova-deska.czSystémové desky pro podlahovku
suche-podlahove-topeni.czSuché podlahové topení
rozdelovace-topeni.czRozdělovače pro topení
vytapeni-podlahove.czOtázky a odpovědi o podlahovce
atria-slovensko.skVšechny weby ATRIA
