Podlahové topení v jedné místnosti – okruhy, napojení a materiál

Ano. Podlahové topení nemusí být v celém domě – dá se udělat jen v jedné místnosti, v přístavbě nebo v koupelně. Při ploše přibližně 15 až 40 m² jde obvykle o jeden až tři okruhy, které připojíte na malý rozdělovač se dvěma nebo třemi vývody. Před nákupem je třeba rozhodnout dvě věci: odkud půjde teplá voda a zda ji je pro podlahu nutné snížit.

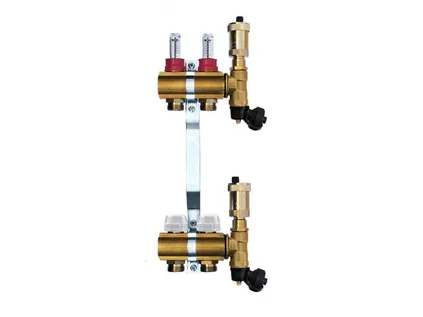

Radiátory v domě obvykle pracují s teplotním spádem +75 °C / +65 °C, podlaze stačí voda kolem 40 °C a nemá být teplejší než 55 °C. Pokud podlahovku napájíte ze stávajícího radiátorového rozvodu, potřebujete proto směšování – malou sestavu s vlastním čerpadlem, která do okruhů posílá vodu s nižší, stálou teplotou. Pokud je zdroj tepla nastaven rovnou na nízkou teplotu, postačí obyčejný mosazný rozdělovač.

Skladbu podlahy, rozteč a přesné teploty určuje výpočet tepelných ztrát místnosti. Tato stránka vám pomůže vybrat typ řešení a připravit soupis materiálu; obecný postup práce najdete v návodu na montáž podlahového topení.

Okruh z potrubí 16 × 2 má mít přibližně do 80–100 m včetně přívodů a okruhy v jedné místnosti mají být zhruba stejně dlouhé – jinak voda teče hlavně tím kratším a delší okruh zůstává chladnější. V kalkulačce na této stránce se počítá takto: potrubí = plocha ÷ rozteč, k tomu 10 m přívodů na každý okruh, jeden okruh má nejvýše přibližně 90 m.

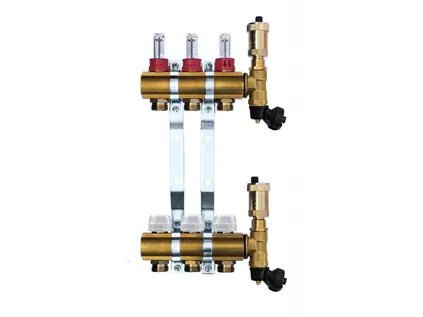

Z toho plyne praktické pravidlo: jeden okruh stačí zhruba do 13 m² při rozteči 15 cm a do 18 m² při rozteči 20 cm. Větší pokoj se rozdělí na dva okruhy, které se kladou do hlemýždě vedle sebe. U plochy kolem 40 m² vycházejí tři okruhy. Rozdělovač má mít tolik vývodů, kolik je okruhů; vývod navíc dává smysl jen tehdy, pokud později plánujete doplnit další místnost.

U jedné místnosti rozdělovač nepotřebuje velkou skříňku: nadomítková skříňka 1200 HPX pojme rozdělovač se 2 až 4 okruhy, podomítková 1300 HPX také. Sestava s čerpadlem je širší – přesné rozměry najdete v tabulce na stránce skříňky pro rozdělovače.

Proč nestačí podlahu připojit rovnou na radiátorovou vodu

Voda z kotle, který topí do radiátorů, je pro podlahu příliš horká: potěr by se přehříval, podlahová krytina by trpěla a v místnosti by bylo nesnesitelné horko. Podlaha proto potřebuje vlastní větev s nižší a stálou teplotou. Směšovací sestava k horké vodě ze zdroje přimíchává chladnější vodu vracející se z podlahy a do okruhů posílá vodu se zvolenou teplotou.

Rozdělovač s čerpadlem a směšováním IVAR

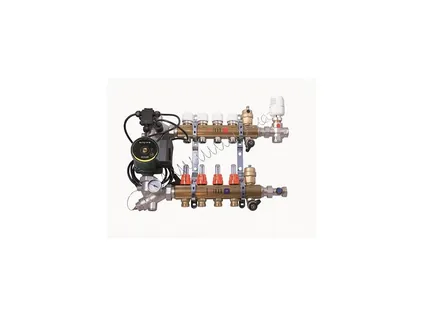

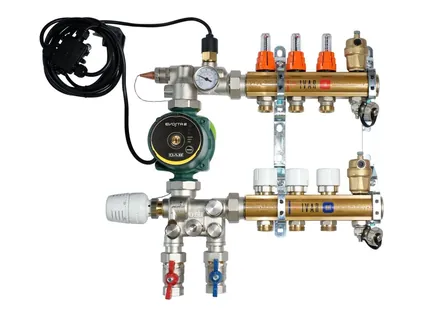

Pro malé podlahové topení jsou určeny sestavy rozdělovač s čerpadlem a směšováním. Obsahují rozdělovač s průtokoměry, sběrač s uzavíracími ventily, oběhové čerpadlo DAB.EVOSTA 2 40-70/130 s elektroinstalací, pojistný termostat, teploměr a odvzdušňovací a vypouštěcí ventily. Sestavy DUAL a DUAL-MIX regulují teplotu termostatickým ventilem s odděleným ponorným čidlem, sestava UNIMIX má integrovaný třícestný směšovací ventil. Sestava se připojí jako další větev soustavy a podlahovému okruhu dává vlastní čerpadlo nezávislé na čerpadle kotle.

Regulátor zpátečky IC-BOX pro samostatný okruh

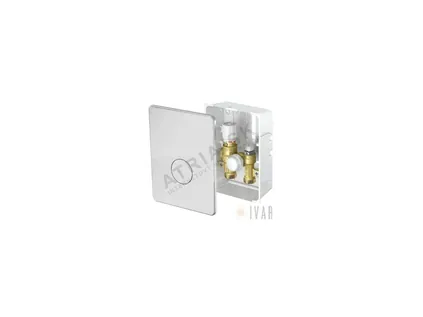

Pro jednu malou smyčku, například v koupelně, výrobce nabízí kompaktní prvek IVAR.IC-BOX. Obsahuje omezovač teploty zpátečky RTL, který stabilizuje povrchovou teplotu podlahy omezením průtoku, a provedení IC-BOX 2 má i integrovaný termostatický ventil k ovládání pokojové teploty. Termostatická hlavice není součástí dodávky. Prvek najdete mezi příslušenstvím pro podlahovku a rozdělovače.

Příložný termostat jako pojistka

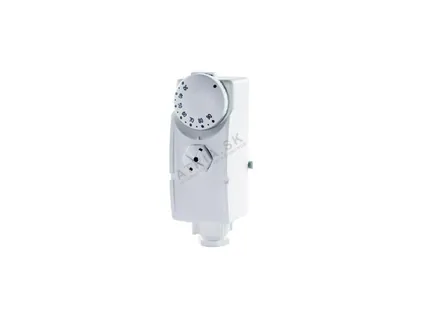

Pokud čerpadlo podlahové větve sestavujete samostatně, bezpečnostní dohled nad teplotou zajistí pojistný příložný termostat AVANSA TH 2A. Upevní se pružinou na potrubí nebo na rozdělovač, nastavuje se v rozsahu 20 – 90 °C a spíná napětí 230 V, takže při přehřátí vypne čerpadlo. Zapojení do sítě nechte na elektrikáři.

Koupelna je typická „jedna místnost“: malá plocha, teplou podlahu chcete hlavně ráno a večer a v koupelně se zároveň suší prádlo. Nejlépe se osvědčuje kombinace teplé podlahy a žebříkového radiátoru – podlaha dá základní teplo pod nohama, radiátor rychle vytopí malý prostor a poslouží k sušení ručníků.

Co s tím v praxi

• Plochu s potrubím určete jen tam, kde se chodí – pod vanou, sprchovým koutem a pevným nábytkem se potrubí neklade.
• Krytina: dlažba propouští teplo dobře. U každé krytiny sledujte její tepelný odpor – doporučujeme krytinu s odporem nejvýše 0,15 m²·K/W.
• Žebříkový radiátor je určen do koupelen v kombinaci s kotlem nebo jako čistě elektrické vytápění s topnou tyčí. Žebříky najdete v šířkách 450 až 750 mm a výškách přibližně od 740 do 1 820 mm – rovné i oblé.
• Odvzdušnění: výrobce IVAR uvádí, že malou podlahovku v horním podlaží lze odvzdušnit přes koupelnový žebříkový radiátor.

Pokud je koupelna součástí domu s radiátory, vystačíte si s jednodušší smyčkou se směšováním (viz výše). Žebříkový radiátor pracuje obvykle s vyšší teplotou než podlaha, proto ho připojujte samostatně na radiátorovou větev, nikoli na podlahový okruh; k elektrické tyči si vystačíte se zásuvkovým termostatem.

Údaje o sestavách a příslušenství vycházejí z dokumentace výrobců, která je přiložena k produktům na AVEA.CZ:

• IVAR UNIMIX – technický list (sestava 557670U a další)
• IVAR.CI 557 KS / VP – návod k použití (sestavy DUAL a DUAL-MIX)
• IVAR.IC-BOX – technický list (RTL ventil 506603)
• AVANSA TH 2A – návod k obsluze (příložný termostat 312034)

Normy: ČSN EN 1264 – systémy podlahového vytápění a chlazení vodou. Nerezové rozdělovače Regolux výrobce uvádí jako vyrobené podle DIN EN 1264-4.
