Při výpadku elektřiny se zastaví oběhové čerpadlo i elektronika kotle. Záložní zdroj je udrží v chodu několik hodin – a u kotle na dřevo či uhlí zabrání jeho přehřátí.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Moderní topení je závislé na elektřině. Oběhové čerpadlo, elektronika plynového kotle, regulace i čerpadlo u rozdělovače podlahového topení potřebují napětí 230 V. Když vypadne proud, topení stojí – a podle typu kotle to může být jen nepříjemnost, nebo vážný problém.
Dřevo či uhlí v kotli hoří dál a nedá se jednoduše odstavit. Když se zastaví oběhové čerpadlo, teplo nemá kam z kotle odcházet a kotel se během několika minut přehřeje. Vysoká teplota může způsobit prasknutí svarů, nebo dokonce požár vnější izolace kotle. Záložní zdroj udrží čerpadlo a regulaci v chodu a takovému problému zabrání.
Plynový kotel při výpadku elektřiny netopí vůbec. Záložní zdroj napájí kotel i čerpadlo, takže dům zůstane v teple i při několikahodinovém výpadku. Platí to pro kotle s průtokovým ohřevem i kotle se zásobníkem.
Záložní zdroj zároveň chrání kotel, regulaci a oběhové čerpadlo před přepětím. Některé záložní zdroje mají také funkci hlasitého alarmu při výpadku elektrické energie.
Údaje podle popisů produktů v e-shopu AVEA.CZ. Rozhodující je součet příkonů všech spotřebičů, které ke zdroji připojíte.
| Model | Kód | Kapacita / výkon | Napětí baterie | Max. kapacita baterie | Vhodný pro spotřebiče v součtu |
|---|---|---|---|---|---|
| Avansa 300 W | AVANSA 300W | 500 VA / 300 W | 12 V | 90 Ah | – |

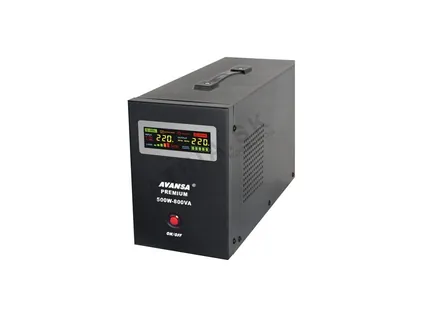

| Avansa 500 W | AVANSA 500W | 800 VA / 500 W | 12 V | 120 Ah | cca do 250 W |
| Avansa 700 W | AVANSA 700W | 1000 VA / 700 W | 12 V | 150 Ah | cca do 350 W |

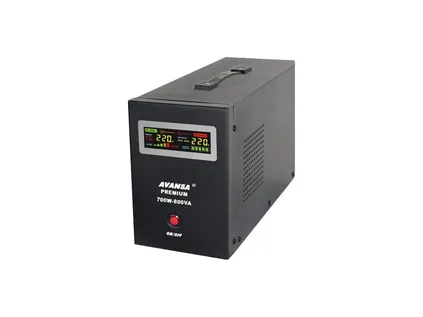

| Avansa 1050 W | AVANSA 1050W | 1500 VA / 1050 W | 24 V – 2 × 12 V do série | 120 Ah každá | cca do 500 W |

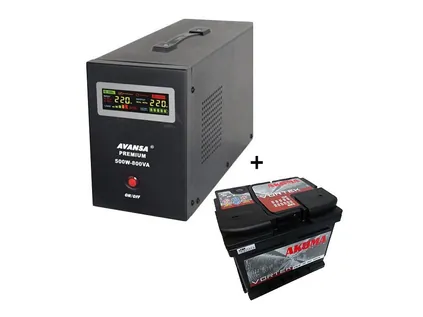

| Sada Avansa 500 W + baterie 46 Ah | AVANSA SET | 800 VA / 500 W | 12 V | baterie VORTEK 12 V 46 Ah v sadě | cca do 250 W |

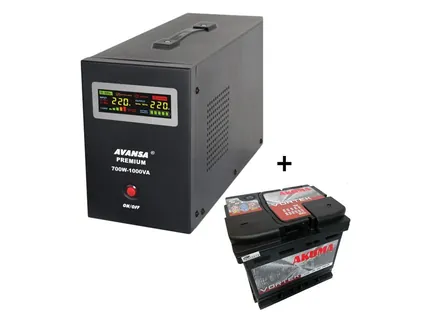

| Sada Avansa 700 W + baterie 55 Ah | AVANSA SET I. | 1000 VA / 700 W | 12 V | baterie VORTEK 12 V 55 Ah v sadě | cca do 350 W |
Společné parametry: vstupní napětí 150–270 V AC, vstupní frekvence 45–65 Hz, výstup 207–241 V AC, ochrana proti přetížení 110 % a 130 % (30 s), spotřeba v klidovém režimu 22 W, rozměry 18,5 × 14,5 × 34 cm. U sad je uvedena doba přepnutí pod 4 ms. Samostatné zdroje se dodávají bez baterie.
Cenu a dostupnost načítáme přímo z e-shopu. Sady obsahují i baterii, k samostatným zdrojům baterii dokupte.
Orientační výpočet: kapacita baterie (Ah) × napětí (V) × 0,8 využitelná kapacita × 0,8 účinnost, děleno součtem příkonu spotřebičů a vlastní spotřeby zdroje (22 W). Příklad počítá s čerpadlem AVANSA 25/6, které má podle rychlosti příkon 46 až 93 W.
| Baterie | Čerpadlo 46 W (1. rychlost) | Čerpadlo 93 W (3. rychlost) | Čerpadlo + elektronika kotle celkem 150 W |
|---|---|---|---|
| 12 V / 46 Ah (sada Avansa 500 W) | ≈ 5 h 10 min | ≈ 3 h 05 min | ≈ 2 h 05 min |
| 12 V / 55 Ah (sada Avansa 700 W) | ≈ 6 h 10 min | ≈ 3 h 40 min | ≈ 2 h 25 min |
| 12 V / 100 Ah (Avansa 500 W a 700 W) | ≈ 11 h 20 min | ≈ 6 h 40 min | ≈ 4 h 30 min |
| 24 V / 100 Ah (2 × 12 V, Avansa 1050 W) | ≈ 22 h 30 min | ≈ 13 h 20 min | ≈ 8 h 55 min |
Jde o orientační hodnoty – skutečná doba závisí na stavu a teplotě baterie a na skutečném odběru spotřebičů. Hodnotu 150 W berte jako příklad; příkon vašeho kotle najdete v jeho technických údajích. Vlastní hodnoty si přepočítáte v kalkulačce na zalozni-zdroj.eu/vypocet.html.
Sečtěte příkon všech spotřebičů, které má zdroj napájet – oběhová čerpadla (příkon najdete například na stránkách čerpadel IBO či Avansa), elektroniku kotle, regulaci. Avansa 500 W je vhodná pro spotřebiče přibližně do 250 W v součtu, 700 W do 350 W a 1050 W do 500 W.
Větší kapacita znamená delší zálohu. Dodržte maximální kapacitu: 90 Ah u 300 W, 120 Ah u 500 W, 150 Ah u 700 W. Model 1050 W vyžaduje dvě 12 V baterie zapojené do série (24 V).
Kolik hodin potřebujete překlenout? U kotle na tuhá paliva stačí, aby čerpadlo běželo, dokud palivo nedohoří. U plynového kotle rozhoduje, jak dlouho chcete topit bez proudu.
Sady Avansa 500 W + 46 Ah a Avansa 700 W + 55 Ah obsahují baterii VORTEK, takže není třeba nic dokupovat. Samostatné zdroje se dodávají bez baterie.
Záložní zdroj AVANSA pracuje pouze s externí baterií. U modelů 300, 500 a 700 W je to jedna 12V baterie, model 1050 W potřebuje 24 V – dvě 12V baterie zapojené do série. Zdroj je navržen k nabíjení olověných baterií, proto používejte olověný typ baterie.
Dvojnásobná kapacita baterie znamená přibližně dvojnásobnou dobu zálohy. Kapacitu nikdy nepřekračujte – zdroj by baterii nedokázal správně nabít.
Když je v síti elektřina, záložní zdroj napájí spotřebiče ze sítě a baterii průběžně dobíjí, což prodlužuje její životnost. Kapacita baterie však s věkem postupně klesá – proto jednou za čas proveďte zkoušku výpadku a porovnejte, jak dlouho zdroj vydrží. Pokud doba zálohy výrazně klesla, je čas baterii vyměnit.
Zdroje AVANSA patří mezi automatické záložní zdroje (UPS) navržené k nepřetržitému napájení kotlů a oběhových čerpadel. Při provozu z baterie dodávají čistou sinusovku – napětí se stejným průběhem, jaký je v elektrické síti vašeho domu.
Plynové kotle mají řídicí elektroniku a dnešní úsporná oběhová čerpadla jsou elektronicky řízená. Takové spotřebiče potřebují kvalitní napětí – zdroj s čistou sinusovkou je napájí stejně jako síť. Výstupní napětí zdroje AVANSA je 207–241 V AC.
Krok za krokem popsané zapojení zdroje ke kotli najdete na zalozni-zdroj.eu – zapojení, přehled oběhových čerpadel a jejich příkonů na obehove-cerpadla.cz a na stránce oběhová čerpadla Wilo.
Záložní zdroj se zapojuje mezi zásuvku a spotřebiče. Při zásahu do elektroinstalace kotle doporučujeme přizvat odborníka.
Zdroj s baterií umístěte na suché místo v blízkosti kotle a čerpadla, kde se nebude přehřívat.
Baterii připojte se správnou polaritou. U modelu 1050 W zapojte dvě 12 V baterie do série, abyste dosáhli 24 V.
Zdroj zapojte do zásuvky. Během běžného provozu napájí spotřebiče ze sítě a baterii udržuje nabitou.
Oběhové čerpadlo a kotel napájejte z výstupu záložního zdroje. Zkontrolujte, že součet jejich příkonů nepřekračuje doporučenou hodnotu pro daný model.
Vypněte jistič zásuvky a ověřte, že čerpadlo i kotel běží dál. Tak zjistíte, zda je vše zapojeno správně, dřív než přijde skutečný výpadek.
Jednou za čas test výpadku zopakujte. Baterie postupně stárne a její skutečná kapacita klesá.
