Spojky, kolena, T-kusy, redukce a přechody na závit pro potrubí 16 a 20 mm. Z poniklované mosazi, lisují se čelistmi s U-profilem a vytvoří trvalý spoj, který může zůstat i ve zdi nebo pod omítkou.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Lisovací fitink je mosazná tvarovka s lisovacím pouzdrem. Potrubí se do ní zasune až na doraz a pouzdro se stiskne lisovacími kleštěmi. Vznikne pevný, trvalý a nerozebíratelný spoj, který se už nepovoluje ani nedotahuje. Proto je lisování nejrozšířenějším způsobem spojování plastohliníkového potrubí v rozvodech topení a vody v rodinných domech i bytech.
Fitinky v naší nabídce se lisují čelistmi s U-profilem. Pro potrubí 16 mm použijte čelisti U16, pro 20 mm čelisti U20. Jiný profil čelistí (například TH nebo B) pouzdro nestlačí rovnoměrně a spoj nemusí těsnit – i když na první pohled vypadá v pořádku.
Každý druh spoje má své místo. Lisovaný je trvalý a vhodný do zdí, šroubovaný a násuvný se dají rozebrat, závitový patří do kotelny a k armaturám.
| Spoj | Jak spoj vzniká | Nářadí | Rozebíratelný | Potrubí / připojení | Kdy ho zvolit |
|---|---|---|---|---|---|
| Lisovaný – tato stránka | tvarovka se nasune na potrubí a stiskne lisovacími čelistmi s U-profilem | lisovací kleště s čelistmi U v rozměru potrubí, řezák na potrubí | ne – zalisovaný spoj je trvalý | plastohliníkové potrubí PEX-AL-PEX 16 a 20 mm | mnoho spojů najednou, spoje ve zdi a pod omítkou, profesionální montáž |
| Šroubovaný (svěrný) | matice stáhne mosazný svěrný kroužek, těsnost zajistí 2 kroužky EPDM | dva stranové klíče, řezák na potrubí | ano – spoj lze rozebrat a znovu smontovat | plastohliníkové potrubí 16 × 2 a 20 × 2 mm | svépomocná montáž, opravy, rekonstrukce, přístupná místa |
| Násuvný (HEPWORTH Hep2O) | potrubí s podpěrnou vložkou se zasune do spojky a vnitřní čelisti ho zachytí | žádné na spojení – jen nůžky na řezání potrubí | ano – spojku lze po rozebrání použít znovu | polybutylenové potrubí HEPWORTH a měděné potrubí 15, 16, 22 a 28 mm | radiátorové topení, pitná voda, rychlá montáž bez nářadí |
| Závitový (mosazný) | závit se utěsní (konopí s pastou nebo těsnicí vlákno) a sešroubuje | hasák nebo klíč, těsnicí materiál | omezeně – po povolení je třeba spoj znovu utěsnit | ocelové rozvody, kotel, čerpadlo, armatury, rozdělovač; přechod z plastu na závit | kotelna, připojení armatur a zařízení, ocelové potrubí |
Pravidlo z praxe: spoje, které budou zakryté a nepřístupné, dělejte lisované. Šroubované spoje nechávejte tam, kam se dostanete – v kotelně, ve skříni rozdělovače nebo za revizními dvířky.
Všechny tvarovky jsou z poniklované mosazi a lisují se čelistmi s U-profilem. Cenu a dostupnost načítáme přímo z e-shopu.
Společné pro všechny tvarovky: materiál poniklovaná mosaz, spojení lisováním čelistmi z U-profilu, 10letá záruka výrobce. Rozměry potrubí jsou vnější průměr v mm, závity jsou trubkové v palcích. Údaje podle popisů produktů na AVEA.CZ.
| Kód | Tvarovka | Potrubí (mm) | Závit | Typické použití |
|---|---|---|---|---|

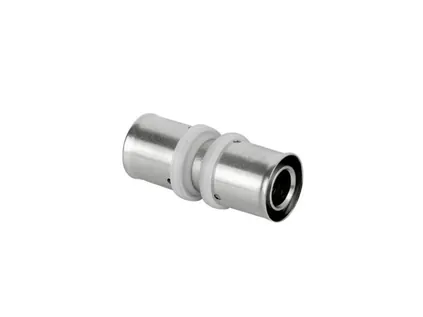

| PEX-Z.Z16 | spojka (přímá) PEX/PEX | 16 | – | přímé spojení dvou trubek, oprava potrubí |

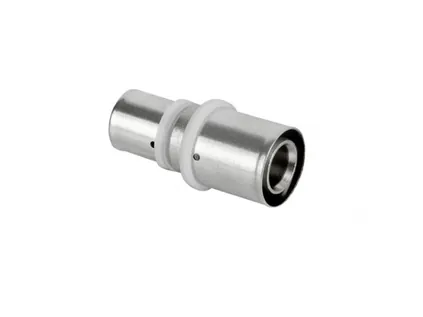

| PEX-Z.ZR20X16 | redukce PEX/PEX | 20 → 16 | – | přechod z hlavního rozvodu na menší rozměr |

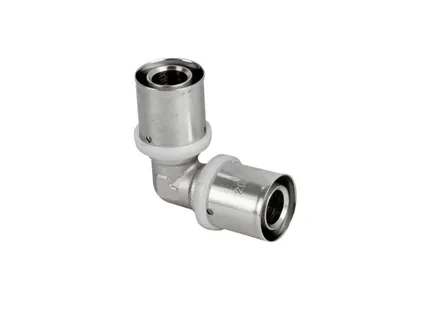

| PEX-Z.K16 | koleno 90° PEX/PEX | 16 | – | změna směru tam, kde nechcete ohýbat |

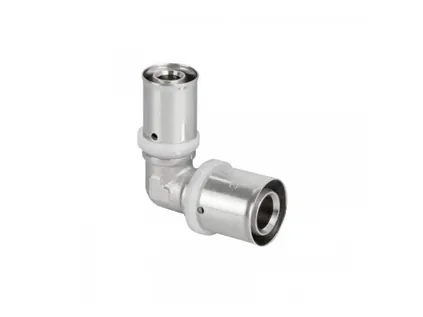

| PEX-Z.KR20X16 | koleno 90° redukované PEX/PEX | 20 → 16 | – | změna směru i rozměru v jednom kuse |

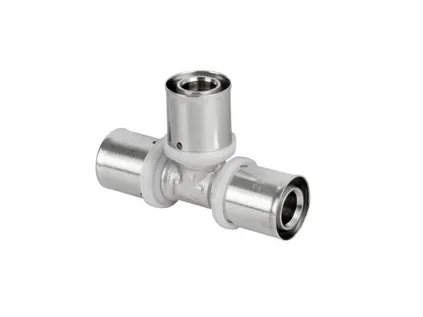

| PEX-Z.T16 | T-kus PEX/PEX/PEX | 16 | – | odbočka, např. k radiátoru |

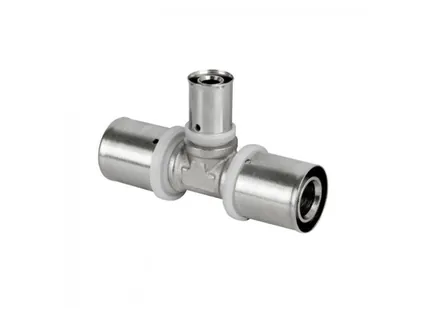

| PEX-Z.TR16X20X16 | T-kus redukovaný PEX/PEX/PEX | 16 × 20 × 16 | – | odbočka s jiným rozměrem středního vývodu |

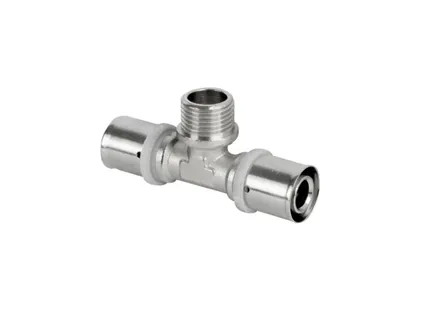

| PEX-Z.T.GZ16X1/2 | T-kus PEX / vnější závit / PEX | 16 | 1/2" vnější | odbočka přímo na závitovou armaturu |
| PEX-Z.T.GW16X1/2 | T-kus PEX / vnitřní závit / PEX | 16 | 1/2" vnitřní | odbočka se závitem pro ventil či výpust |
| PEX-Z.Z.GZ16X1/2 | spojka PEX / vnější závit | 16 | 1/2" vnější | napojení na ventil, rozdělovač, armaturu |
| PEX-Z.Z.GZ16X3/4 | spojka PEX / vnější závit | 16 | 3/4" vnější | napojení na závit 3/4" |
| PEX-Z.Z.GZ20X1/2 | spojka PEX / vnější závit | 20 | 1/2" vnější | přívod 20 mm na závit 1/2" |

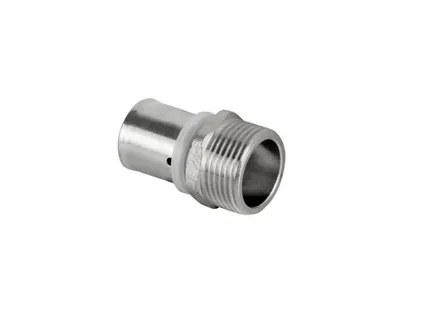

| PEX-Z.Z.GZ20X3/4 | spojka PEX / vnější závit | 20 | 3/4" vnější | přívod 20 mm na závit 3/4" |

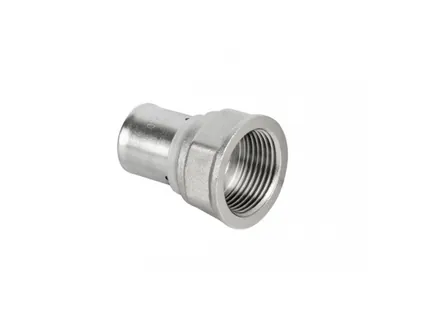

| PEX-Z.Z.GW16X1/2 | spojka PEX / vnitřní závit | 16 | 1/2" vnitřní | napojení na vnější závit armatury |

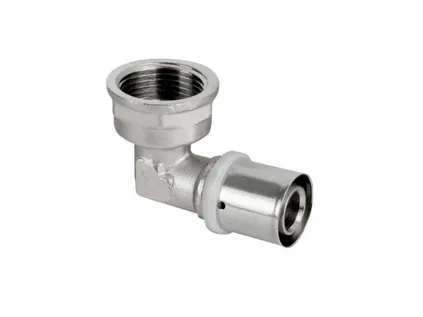

| PEX-Z.K.GW16X1/2 | koleno 90° PEX / vnitřní závit | 16 | 1/2" vnitřní | změna směru s přechodem na závit |
| PEX-Z.K.GZ16X1/2 | koleno PEX / vnější závit | 16 | 1/2" vnější | změna směru s přechodem na závit |

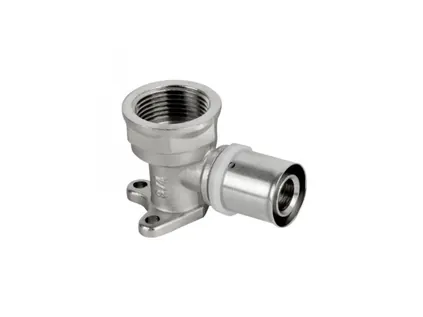

| PEX-Z.K.GW16X1/2N | nástěnné koleno PEX / vnitřní závit | 16 | 1/2" vnitřní | vývod pro baterii, WC, pračku |
U tvarovek se závitem platí: vnější závit (GZ) se zašroubuje do armatury s vnitřním závitem, vnitřní závit (GW) se našroubuje na vnější závit. Pokud rozměr nesedí, pomůže redukce z nabídky mosazných závitových fitinků.
Při výběru lisovacích fitinků na PEX-AL-PEX rozhodují tři věci: vnější průměr potrubí, druh a rozměr závitu při přechodu na armaturu a tvar tvarovky. Pokud si je ujasníte předem z nákresu rozvodu, objednáte přesně to, co budete na stavbě potřebovat.
Rozměr fitinku musí přesně sedět s vnějším průměrem potrubí. Fitink na 16 mm na trubku 20 mm nenasadíte a naopak. V rodinných domech se hlavní tahy často vedou větším rozměrem a odbočky k radiátorům či výtokům menším – přechod mezi nimi vyřeší redukce 20 × 16, redukované koleno 20 × 16 nebo redukovaný T-kus 16 × 20 × 16. Jaké potrubí zvolit, najdete na stránkách potrubí pro radiátorové vytápění a potrubí pro rozvod vody.
Podívejte se, jaký závit má armatura, na kterou se napojujete – radiátorový ventil, kulový ventil, rozdělovač či baterie. Má-li armatura vnitřní závit, potřebujete fitink s vnějším závitem (GZ). Má-li vnější závit, sáhněte po fitinku s vnitřním závitem (GW). V nabídce jsou závity 1/2" a 3/4".
K lisování potřebujete lisovací kleště s čelistmi U16 a U20, řezák na plastohliníkové potrubí a kalibrátor. Pokud lisovací kleště nemáte a děláte jen pár spojů, stejné tvary najdete i jako šroubované spojky (svěrné šroubení 16 × 2), které stačí dotáhnout klíčem.
Z kódu tvarovky zjistíte její tvar, rozměr potrubí i druh závitu. Při objednávce tak snadno zkontrolujete, že máte správný kus.
| Část kódu | Význam | Příklad z nabídky |
|---|---|---|
| Z | přímá spojka | PEX-Z.Z16 – spojka 16 × 16 |
| ZR | redukce mezi dvěma rozměry potrubí | PEX-Z.ZR20X16 – redukce 20 × 16 |
| K / KR | koleno 90° / redukované koleno | PEX-Z.K16, PEX-Z.KR20X16 |
| T / TR | T-kus / redukovaný T-kus | PEX-Z.T16, PEX-Z.TR16X20X16 |
| GW | vnitřní závit | PEX-Z.Z.GW16X1/2 – spojka 16 × 1/2" s vnitřním závitem |
| GZ | vnější závit | PEX-Z.Z.GZ20X3/4 – spojka 20 × 3/4" s vnějším závitem |
| N na konci | nástěnné provedení (nástěnka) | PEX-Z.K.GW16X1/2N – nástěnné koleno pro baterii |
| 16X1/2 | první číslo = průměr potrubí v mm, druhé = závit v palcích | potrubí 16 mm, závit 1/2" |
Závitové fitinky bez lisovacího konce (kolena, T-kusy a nátrubky FF/MF) najdete v části mosazné závitové spojky.
Použijte řezák nebo nůžky na plastohliníkové potrubí. Pilka potrubí zdeformuje a zanechá na hraně otřepy, které poškodí těsnicí kroužky.
Kalibrátorem vraťte potrubí kulatý tvar a vnitřní hranu lehce srazte. Fitink se tak nasune, aniž by se vyhrnul O-kroužek.
Potrubí zasuňte do tvarovky až na doraz. Hloubku zasunutí si můžete předem označit fixou na potrubí a po nasunutí ji zkontrolovat.
Nasaďte čelisti s U-profilem v rozměru potrubí (U16 nebo U20) kolmo na pouzdro a lisujte jedním plynulým stiskem až do úplného sevření.
Pouzdro musí být stlačené rovnoměrně po celém obvodu a potrubí nesmí jít vytáhnout ani pootočit. Spoj už znovu nelisujte.
Před zakrytím rozvodu omítkou nebo potěrem systém napusťte a proveďte tlakovou zkoušku. Netěsný spoj lze vyměnit jen teď.
U rozvodu k radiátorům se zpravidla vede přívod a zpátečka podél stěny nebo v podlaze a ke každému radiátoru se odbočí T-kusem. U radiátorového ventilu přejdete z potrubí na závit spojkou nebo kolenem se závitem. Pokud rozvod vychází z rozdělovače (každý radiátor má vlastní větev), T-kusy odpadají a stačí přechody na závit – rozdělovače najdete v části rozdělovače pro radiátorové vytápění.
U vodoinstalace se nejčastěji používají nástěnná kolena 16 × 1/2" – do jejich vnitřního závitu se připojí baterie, rohový ventil nebo pračka. Na odbočky slouží T-kusy, na delší trasy spojky. U rozvodu vody s vlastním rozdělovačem pro každé výtokové místo podívejte se na rozdělovače pro rozvod vody.
Tam, kde se plastohliníkové potrubí napojuje na kotel, čerpadlo, kulový ventil nebo rozdělovač, používají se spojky s vnějším závitem. Samotné okruhy podlahového topení se však k rozdělovači nelisují – připojují se svěrnými šroubeními s Eurokonusem, která najdete u příslušenství pro podlahovku a rozdělovače a na webu příslušenství k rozdělovačům H.P.W..
Spojky, kolena, T-kusy, redukce a přechody na závit pro potrubí 16 a 20 mm s aktuální cenou a dostupností. S výběrem tvarovek vám poradíme na technické lince +421 917 133 664 (Po–Pá 7:30–15:30).
Technik vám odpoví zpravidla ještě týž pracovní den. Pomůžeme s výběrem, montáží i cenovou nabídkou.
