Voda pro radiátory bývá teplejší než v podlahovce a ani tady nesmí do soustavy pronikat kyslík. Každá trubka z naší nabídky má kyslíkovou bariéru – hliníkovou vložku nebo vrstvu EVOH. Pomůžeme zvolit průměr i typ rozvodu.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Radiátorová část soustavy pracuje s teplejší vodou než podlahové topení – výrobce rozdělovačů IVAR pro ni doporučuje teplotní spád +75 °C / +65 °C. Trubka tedy musí dlouhodobě snášet vyšší teploty a zároveň mít kyslíkovou bariéru.
Plastová stěna bez bariéry propouští molekuly kyslíku do topné vody. Ten se pak podepisuje pod rez v kotli, radiátorech i čerpadle. U PEX-AL-PEX a Alpex Turatec tuto úlohu plní hliník uprostřed stěny, u polybutylenu HEP2O vrstva EVOH.
Kovová vložka zajistí, že ohnutá trubka zůstane ohnutá a při ohřevu se téměř neprodlouží: koeficient roztažnosti PEX-AL-PEX je 0,026 mm/m·K. Teplota vody v radiátorovém okruhu se mění ve velkém rozpětí, proto na tom záleží – trubka zasekaná ve zdi nebo pod potěrem se méně hýbe a spoje nejsou namáhané.
Tytéž trubky slouží i v podlaze a na vodu – podívejte se na potrubí pro podlahové vytápění a potrubí pro rozvod vody.
Hodnoty jsou z popisů produktů na AVEA.CZ. Kde výrobce tlak či teplotu neuvádí, necháváme pomlčku – tyto údaje si ověřte přímo u produktu.
| Trubka a kód | Tlak při teplotě | Konstrukce | Kde ji použít | Jak se prodává |
|---|---|---|---|---|
| PEX-AL-PEX 20 × 2 · PEXALPEX 203 | do 10 bar, do 95 °C | 5 vrstev s hliníkem 0,30 mm | společné větve, přívody, voda | – |
| PEX-AL-PEX 16 × 2 · PEXALPEX 162 | – | 5 vrstev s hliníkem 0,20 mm | napojení radiátorů, voda, podlahovka | – |

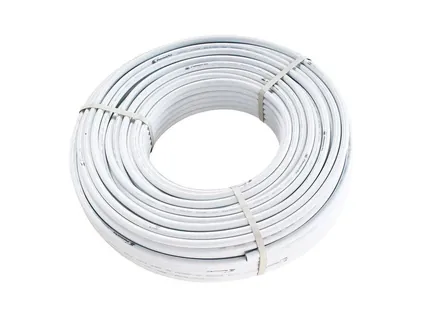

| PEX-AL-PEX 26 × 3 · PEXALPEX 263 | do 10 bar, do 95 °C | 5 vrstev s hliníkem 0,30 mm | hlavní rozvody, stoupačky | – |
| PEX-AL-PEX 32 × 3 · PEXALPEX 323 | – | 5 vrstev s hliníkem 0,30 mm | kmenové rozvody větších soustav | – |
| Alpex Turatec 16 × 2 · 73016734 | PN 10: +70 °C trvale, +95 °C krátce | PE-RT s hliníkem (Fränkische) | topení, sanita, podlahovka | kotouč 200 m |

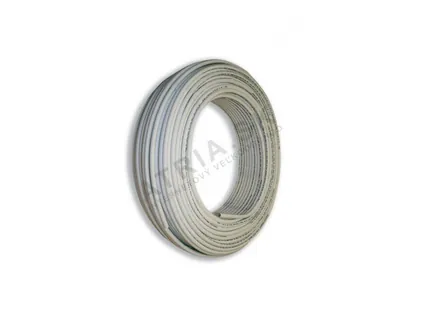

| Alpex Turatec 18 × 2 · 73018701 | PN 10: +70 °C trvale, +95 °C krátce | PE-RT s hliníkem (Fränkische) | topení, sanita, podlahovka | kotouč 200 m |
| Alpex Turatec 20 × 2 · 73020434 | PN 10: +70 °C trvale, +95 °C krátce | PE-RT s hliníkem (Fränkische) | topení, sanita, podlahovka | kotouč 100 m |
| HEP2O 15 / 22 / 28 mm · HXX50/22 | topení PN 6 / 90 °C; pitná voda PN 10 / 80 °C | polybutylen s vrstvou EVOH | topení, chlazení, pitná voda | na metry, kotouč 25 / 50 m, tyč 6 m |
Plastohliník PEX-AL-PEX má podle popisu životnost přes 50 let. U rozměrů 16 × 2 a 32 × 3 tlakovou třídu v popisu nenajdete, proto ji před návrhem rozvodu ověřte u produktu.
Na průměru závisí, kolik vody – a s ní tepla – trubkou proteče. Přesně ho určí projektant z výkonu radiátorů a délky tras; v běžném rodinném domě se však dá orientovat takto:
Dům běžné velikosti postavíte na kombinaci PEX-AL-PEX 16 × 2 a 20 × 2: trubka se dobře ohýbá, tvar drží a spojíte ji mosaznými šroubovanými i lisovacími tvarovkami. Chcete-li trubku s hygienickým atestem a plastem se zvýšenou teplotní odolností (PE-RT), nabízíme IVAR Alpex Turatec v rozměrech 16 × 2, 18 × 2 a 20 × 2.
Ceny a skladové zásoby se při každém zobrazení načítají z AVEA.CZ. Jednotku prodeje (metr, kotouč, tyč) najdete u konkrétní položky.
Každý radiátor má od rozdělovače vlastní dvojici trubek 16 × 2 – přívod i zpátečku. Trubky vedou vcelku, v podlaze není jediný spoj a schéma rozvodu je čitelné i po letech. Sestavy s výstupy 3/4" EK jsou na stránce rozdělovače pro radiátorové vytápění.
Kmenová trubka, například 20 × 2 nebo 26 × 3, obíhá dům a k tělesům se z ní odbočuje T-kusy. Spoje zajistí lisovací fitinky, šroubované spojky či nástrčné spojky; na závity armatur navážete mosaznými závitovými spojkami.
Ocel či měď se při přestavbě obvykle nahrazuje plastohliníkem PEX-AL-PEX. Pokud některý měděný úsek zůstává, trubku 15 × 1 napojíte na armaturu s Eurokonusem svěrným šroubením IVAR 500025, které pasuje i na IVAR.C-STEEL.
Žebříkové radiátory do koupelny jsou v kategoriích rovné a oblé, k nim topné tyče a příslušenství. Při výměně kotle se podívejte na kondenzační kotle s průtokovým ohřevem.
Rozdíl mezi hvězdicí a klasickou dvoutrubkou nejlépe ukáže konkrétní soupis. Vezměme smyšlený přízemní dům se šesti radiátory; vzdálenosti jsou ilustrační, ve skutečném domě je odměříte z půdorysu.
Rozdělovač stojí uprostřed domu a radiátory jsou od něj vzdálené 6, 8, 9, 11, 12 a 14 m. Každý potřebuje přívod i zpátečku, takže délky se zdvojnásobí: 12 + 16 + 18 + 22 + 24 + 28 = 120 m trubky PEX-AL-PEX 16 × 2 – vejde se do jednoho kotouče 200 m. Spoje: dvě svěrná šroubení 16 × 2 EK na každý vývod rozdělovače a dvě u každého radiátoru s připojením Eurokonus, celkem 24 šroubení, k tomu rozdělovač se šesti vývody. V podlaze ani ve zdi není jediný spoj.
Přívodní i vratná kmenová trubka 20 × 2 obejde dům po trase dlouhé 25 m, tedy 2 × 25 = 50 m trubky 20 × 2. Ke každému radiátoru vedou krátké odbočky 16 × 2, například 1,5 m přívod a 1,5 m zpátečka, celkem 6 × 3 = 18 m trubky 16 × 2. Na každý radiátor připadnou dva T-kusy (odbočka z přívodu a ze zpátečky), tedy 12 T-kusů, plus koncové napojení těles.
Svěrným šroubením napojíte trubku na závit těsně a rozebíratelně, bez lisovacích kleští. Rozměr šroubení musí přesně odpovídat trubce.
| Šroubení | Kód | Na trubku | Připojení | Moment | Co ještě vědět |
|---|---|---|---|---|---|
| Svěrné šroubení 26 × 3 | RCS26 | PEX-AL-PEX nebo PB 26 mm | vnější závit 1" | 25–35 Nm | napojení na rozdělovače, zpětná a regulační šroubení, VK armatury a termostatické ventily |

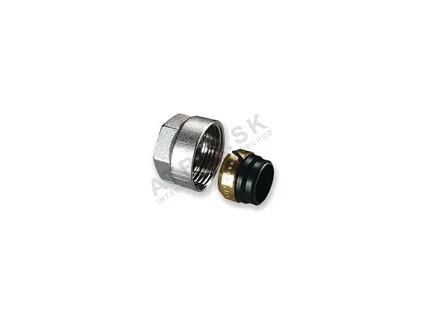

| Šroubení EK na měděnou trubku 15 × 1 | 500025 | Cu 15 × 1 nebo IVAR.C-STEEL | Eurokonus | měď 35–45 Nm; C-STEEL 40–50 Nm | mosaz CW617N s O-kroužkem EPDM, do PN 10 a +120 °C; sáček 40 ks, krabice 320 ks |
U RCS26 se dotažením sevře vnitřní prstenec kolem trubky, po vyšroubování ji opět uvolní. Pryžové díly z EPDM nikdy nemažte minerálním olejem – výhradně silikonovým mazivem.
Trubku uřízněte řezačem na plastohliník. Pilka zanechá otřepy a stlačí průřez do oválu, což později pocítí těsnění.
Zkontrolujte, že na konci trubky ani v šroubení není nečistota, že O-kroužek není poškozený a že šroubení má stejný rozměr jako trubka.
Trubku spolu s těsněním z EPDM sestavte do šroubení přesně tak, jak ukazuje návod jeho výrobce – rozhoduje pořadí dílů i jejich orientace.
Matici našroubujte rukou, dokud nedosedne, a potom ji dotáhněte klíčem správné velikosti na předepsaný moment: RCS26 na 25–35 Nm, šroubení 500025 na měď na 35–45 Nm.
Oblouky tvarujte plynule, trubku nezalomte a u spoje ji nenapínejte. PEX-AL-PEX tvar podrží sám, spoj nemá nést žádnou sílu.
Než rozvod zakryjete, natlakujte ho a projděte všechny spoje. Před prvním zatopením soustavu propláchněte podle pokynů výrobce.
Plastohliník se bez problémů zasekává do zdí i ukládá pod potěr. Izolovat ho není povinné, ale vyplatí se: rozvod ztrácí méně tepla, zeď je chráněná a izolace či chránička vytvoří kolem trubky prostor pro malý tepelný pohyb, takže omítka ani potěr nepraskají.
Netěsnost vzniká téměř vždy ve spoji. U rozvodu z rozdělovače jsou spoje jen na rozdělovači a u radiátoru, nic ve zdi. Rozebíratelná šroubení nechte přístupná, aby šla dotáhnout nebo vyměnit. Rozdělovače pro radiátory i skříňky k nim nabízí také rozdelovace-topeni.cz.
Kondenzační kotel využije teplo ze spalin nejlépe tehdy, když se voda z radiátorů vrací chladnější než zhruba 55 °C. Při rekonstrukci má proto smysl dimenzovat tělesa a rozvod na nižší teplotu. Kotle jsou v sekcích kotle pro připojení zásobníku a sestavy kotle se zásobníkem.
