Slovník podlahového topení – vysvětlení pojmů od A do Z

Anhydritový potěr

Anhydritový (sádrový) potěr je potěr na bázi sádrového pojiva, který se u podlahového topení používá místo betonového. Vrstva nad potrubím má mít minimálně 55 mm, u betonového potěru minimálně 65 mm, optimálně 72 mm. Dobu zrání a podmínky najíždění topení uvádí výrobce potěru v technickém listu.

Difuzní bariéra

Difuzní bariéra je vrstva, která brání prostupu plynů nebo páry stěnou. U potrubí pro podlahové topení se tím slovem nejčastěji myslí kyslíková bariéra ve stěně trubky. Ve skladbě podlahy se difuze zmiňuje i v souvislosti s vodní párou a parozábranou – při výběru materiálu se proto vždy ujistěte, kterou vrstvu dodavatel myslí.

Dilatace

Dilatace je změna rozměru materiálu při změně teploty – při zahřátí se materiál roztahuje, při ochlazení smršťuje. Potrubí PEX-AL-PEX 16 × 2 má koeficient délkové roztažnosti 0,026 mm/m·K a potěr se při najíždění topení také roztahuje. Dilatační pás a dilatační spáry proto nechávají potěru prostor pracovat.

Dilatační pás (obvodový)

Dilatační pás je pás z měkkého materiálu, který se lepí po obvodu stěn, aby potěr mohl pracovat a nepřenášel teplo ani zvuk do stěn. Pás DP 50 má rozměr 8 × 150 mm, je samolepicí, perforovaný po 1 cm a jeho plastová zástěrka se pokládá na systémovou desku, aby beton nezatekl pod polystyren. Prodává se po 50 m – najdete ho v příslušenství pro podlahovku.

Dilatační spára

Dilatační spára je mezera, která rozděluje velkou plochu potěru na samostatná pole, aby mohla při změnách teploty pracovat nezávisle. Rozmístění spár určuje projekt a pokyny výrobce potěru. Potrubí, které spárou prochází, se vede v ochranné hadici.

Fixační oblouk

Fixační oblouk je plastový (ABS) oblouk s ohybem 90°, který drží potrubí při výstupu z podlahy k rozdělovači a brání jeho zalomení. Na jeden okruh se počítají 2 kusy (přívod a zpátečka); balení fixačních oblouků pro potrubí 16–18 mm má 10 ks.

Kari síť

Kari síť je svařovaná síť z ocelových prutů, která se klade nad tepelnou izolaci. Potrubí se k ní uchycuje H-clipy. U systémové desky s výstupky ji nepotřebujete – potrubí se jen zatlačuje mezi výstupky.

Kondenzační kotel

Kondenzační kotel je kotel, který kromě tepla ze spalování využívá i teplo z vodní páry ve spalinách. Nejlépe pracuje při nízké teplotě vratné vody, proto se dobře doplňuje s podlahovým topením. Nabídku najdete v kategorii kondenzační kotle pro připojení zásobníku.

Kulový ventil s teploměrem

Kulový ventil s teploměrem je uzavírací ventil 1" na přívod a zpátečku rozdělovače s teploměrem v rozsahu 0–80 °C. Na přívod se osazuje ventil s červeným motýlkem, na zpátečku s modrým. Přes dvojici ventilů se rozdělovač připojuje ke zdroji tepla.

Kyslíková bariéra

Kyslíková bariéra je vrstva ve stěně potrubí (hliník nebo EVOH), která brání pronikání kyslíku do topné vody. Bez ní může kyslík způsobovat korozi kovových částí – kotle, čerpadla a radiátorů. U potrubí PEX-AL-PEX 16 × 2 tvoří bariéru hliníková vrstva tloušťky 0,20 mm; viz potrubí pro podlahové topení.

Najíždění topení

Najíždění topení je první postupné zahřátí vyzrálého potěru. Začíná se nízkou teplotou vody, která se po malých krocích zvyšuje až na provozní teplotu, a na konci se stejně postupně snižuje. Prudké roztopení čerstvého potěru může způsobit praskliny.

Nášlapná vrstva

Nášlapná vrstva je povrchová krytina podlahy (dlažba, parkety, vinyl…). Její tepelný odpor nemá překročit 0,15 m²·K/W – u dřevěných parket se uvádí tloušťka maximálně 15 mm, u mozaikových maximálně 9 mm. Vyšší hodnotu podlahovka nemusí umět vykrýt.

Pevnost v ohybu

Pevnost v ohybu je údaj o izolační desce v kPa, který vyjadřuje její odolnost vůči ohybovému namáhání. U desky STIROTERMAL DUO 20 je 150 kPa, u DUO 30 120 kPa – viz systémové desky.

Pevnost v tlaku

Pevnost v tlaku je napětí, které polystyrenová deska snese bez trvalé deformace; výrobci ji uvádějí v kPa při 10% stlačení. Určuje, jaké zatížení podlahy deska zvládne. Konkrétní hodnotu vždy ověřte v technickém listu vybrané desky.

Plastifikátor

Plastifikátor je přísada do betonu, která zlepšuje jeho zpracovatelnost, usnadňuje zatékání směsi kolem potrubí a zvyšuje odolnost proti praskání. Dávkuje se 7 kg na přibližně 1 m³ betonu; balení 10 kg vystačí zhruba na 25 m² při tloušťce betonové desky 50 mm. Přesný směšovací poměr uvádí technický list.

Podlahové topení (teplovodní)

Teplovodní podlahové topení je topný systém, ve kterém teplá voda proudí potrubím uloženým v podlaze a odevzdává teplo celou plochou. Stačí voda kolem 40 °C, povrch podlahy má pak přibližně 29 °C a tepelnou pohodu dosáhnete už při teplotě vzduchu 20–22 °C. Souhrn najdete na stránce jak funguje podlahové topení.

Pokojový termostat

Pokojový termostat je snímač teploty vzduchu v místnosti, který podle nastavené hodnoty zapíná nebo vypíná vytápění, případně ovládá servopohon okruhu. K ovládání servopohonu lze použít dvoubodový termostat. Nabídku najdete na stránce termostaty pro podlahové topení.

Potěr

Potěr je betonová nebo anhydritová vrstva nad potrubím, která teplo rozvádí, akumuluje a nese nášlapnou vrstvu. Vrstva s trubkou má mít minimálně 65 mm, optimálně 72 mm; u anhydritového potěru minimálně 55 mm. Do betonu se přidává plastifikátor. Polystyrenové podložky řeší stránka polystyren pod podlahové topení.

Průtokoměr

Průtokoměr je indikátor průtoku na rozdělovači, který ukazuje, kolik vody protéká okruhem. Nerezové rozdělovače jsou vybaveny průtokoměry Regolux 0–5 l/min. Slouží k hydraulickému vyregulování okruhů; viz rozdělovače pro podlahové topení.

Přívod

Přívod je potrubí nebo těleso rozdělovače, kterým proudí teplá voda ze zdroje tepla do okruhů. Těleso s průtokoměry je přívod a patří nahoru, ventil na něm má červený motýlek. Přívody se označují i úseky potrubí od rozdělovače k místnosti.

Servopohon

Servopohon je malý elektrický pohon osazený na ventil rozdělovače (závit M30 × 1,5), který otevírá nebo zavírá okruh podle signálu termostatu. Díky němu lze regulovat teplotu v jednotlivých místnostech samostatně. Viz také příslušenství pro rozdělovače.

Skladba podlahy

Skladba podlahy je pořadí vrstev od podkladu po krytinu: tepelná izolace, systémová deska, potrubí, potěr s plastifikátorem a nášlapná vrstva, po obvodu s dilatačním pásem. Výšku skladby si ověřte před zahájením prací – při rekonstrukci bývá největším omezením. Rozpis tlouštěk najdete v tabulce výše a na stránce jak funguje podlahové topení.

Skříňka rozdělovače

Skříňka rozdělovače je podomítková nebo nadomítková skříňka, do které se osadí rozdělovač s armaturami. Velikost se volí podle počtu okruhů a toho, zda v ní bude i čerpadlo; například skříňka 1330 HPX má vnitřní šířku 795 mm a pojme 11–12 okruhů bez čerpadla nebo 8 s čerpadlem. Nabídku najdete v kategorii skříňky pro rozdělovače.

Směšovací ventil

Směšovací ventil je trojcestný ventil, který do přívodu přimíchává ochlazenou vodu ze zpátečky, aby do podlahy šla nižší teplota, než má zdroj tepla. Bývá součástí směšovací sestavy s čerpadlovým modulem, která umožňuje kombinovat podlahové topení s radiátory.

Spona do tackeru (HS T)

Spona do tackeru je spona, kterou se potrubí kotví do desky s textilií. Spony HS T o délce 45 mm jsou pro potrubí 16–18 mm a dodávají se svařené do pásů po 50 ks. U desky s výstupky je nepotřebujete.

Suchý systém

Suchý systém je podlahové topení bez betonu: potrubí se ukládá do drážek systémové desky s roznášecími plechy a zakryje se suchou roznášecí vrstvou. Hodí se tam, kde není stavební výška na mokrý potěr. Podrobnosti najdete na suche-podlahove-topeni.cz.

Svěrné šroubení

Svěrné šroubení je spojka, kterou se potrubí připojuje k rozdělovači. Rozměr šroubení musí odpovídat rozměru potrubí; šroubení RCS16 je pro PEX-AL-PEX a PB 16 mm se závitem 3/4" Eurokonus a utahovací moment je 30–40 Nm. Na každý okruh se počítají 2 kusy. Viz šroubovací spojky na potrubí.

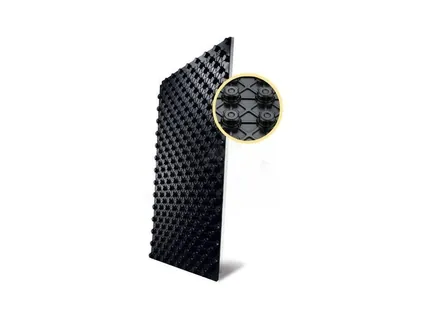

Systémová deska

Systémová deska je izolační polystyrenová deska s výstupky, která izoluje, odráží teplo směrem nahoru a drží potrubí v rozteči. Osmihranné výstupky s převisy potrubí pevně drží, takže se jen zatlačí. U desek STIROTERMAL DUO 11, 20 a 30 je výška 33, 42 a 52 mm. Nabídku najdete na stránce systémové desky a na systemova-deska.cz.

Tepelná ztráta

Tepelná ztráta je množství tepla, které unikne z místnosti nebo budovy stěnami, okny, střechou či podlahou. Její výpočet určuje potřebný výkon vytápění, rozteč potrubí i teplotu vody. Bez výpočtu tepelných ztrát jde o orientační odhad, ne o projekt.

Tepelný odpor

Tepelný odpor je schopnost vrstvy brzdit prostup tepla, udávaný v m²·K/W. Čím je vyšší odpor nášlapné vrstvy, tím více tepla je třeba z podlahy dostat – proto se u podlahovky volí krytina s odporem maximálně 0,15 m²·K/W. Tepelná izolace pod deskou má mít naopak odpor vysoký.

Teplota přiváděné vody

Teplota přiváděné vody je teplota vody, která vstupuje do okruhů podlahového topení. U podlahovky bývá kolem 40 °C, což je výrazně méně než u radiátorů. Nižší teplotu, než má zdroj tepla, zajišťuje směšovací ventil nebo regulace kotle.

Teplotní spád

Teplotní spád je rozdíl teploty vody mezi přívodem a zpátečkou. U podlahového topení bývá menší než u radiátorů, takže podlaha má rovnoměrnější teplotu. Hodnoty určuje projekt.

Tlaková zkouška

Tlaková zkouška je kontrola těsnosti soustavy tlakem vody před zalitím potrubí potěrem. Zkušební tlak a délku zkoušky určuje projekt a návod výrobce rozdělovače; tlak nesmí překročit maximální provozní tlak nejslabší komponenty (u mosazných rozdělovačů H.P.W. 6 barů). Potrubí se nechá pod tlakem i během betonáže.

Zpátečka

Zpátečka je potrubí nebo těleso rozdělovače, kterým se ochlazená voda vrací ke zdroji tepla. Těleso se samotnými ventily je zpátečka a patří dolů, na její ventil se osazuje modrý motýlek. Rozlišit přívod od zpátečky je důležité při připojování rozdělovače.

Číselné hodnoty ve slovníku vycházejí z popisů produktů a z dokumentace výrobců. Dokumenty k produktům:

• Technický list – plastifikátor PL 10 a prohlášení k plastifikátoru
• Technický list – fixační oblouk 16–18 mm
• Technický list a návod k použití – svěrné šroubení 16 × 2 ALU-EK
• Technický list a návod k použití – mosazný rozdělovač s průtokoměry

Normy uvádíme pouze názvem: EN 1264 – systémy podlahového vytápění (nerezové rozdělovače jsou označeny podle DIN EN 1264-4) a ČSN EN 13163 – tepelněizolační výrobky z EPS (uvedená u systémové desky UHP 300). U projektu vždy platí aktuální znění normy a pokyny výrobce.
