Při rekonstrukci rozhoduje výška skladby a nosnost podkladu. Suchý systém má přibližně 55 mm a do 36 kg/m², mokrý potřebuje desku 23–52 mm a vrstvu potěru s trubkou alespoň 65 mm. Níže najdete tabulku výšky podle systému, kombinaci s radiátory a postup.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Ano – při rekonstrukci rozhodují dvě čísla: dostupná výška podlahy a nosnost podkladu. Pokud máte k dispozici jen několik centimetrů nebo jde o dřevěný trámový strop, volí se suchý systém UHPD: celá skladba má podle popisu systému přibližně 55 mm včetně 30 mm polystyrenové desky a váží do 36 kg/m². Pokud vám výška i strop dovolí klasický potěr, zvolí se mokrý systém s nízkou deskou, například STIROTERMAL DUO 11 o výšce 33 mm, a vrstvou potěru s trubkou alespoň 65 mm.
Při rekonstrukci se také často stává, že radiátory zůstávají a podlahovka přibude jen v části bytu. Takovou soustavu propojíte přes směšovací sestavu s vlastním čerpadlem, která podlaze připraví nižší teplotu vody než radiátorům.
Při rekonstrukci se musí podlaha vejít mezi stávající podklad a prahy, dveře a sousední místnosti. V tabulce jsou výšky systémových desek a další údaje, které uvádějí produktové karty a popis suchého systému.
| Systém a produkt | Výška desky | Izolace / další vrstvy | Zatížení a poznámka |
|---|---|---|---|
| Suchý systém UHPD – STIROTERMAL DRY + plechy UHPS | 30 mm | celá skladba cca 55 mm včetně desky; hmotnost do 36 kg/m² | max. zatížení 2 400 kg/m²; tepelný odpor desky 0,71 m²·K/W |

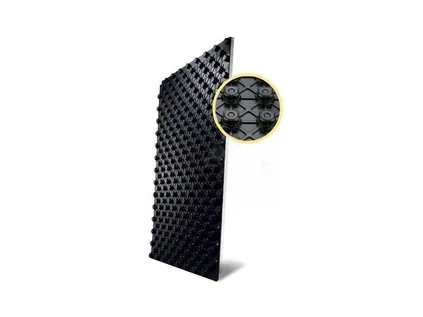

| Mokrý – STIROTERMAL SOLO (tvrzená fólie) | 23 mm | bez izolace, tloušťka fólie 1 mm; vrstva s trubkou min. 65 mm | slouží jako odrazová vrstva a k ukládání potrubí |
| Mokrý – STIROTERMAL DUO 11 | 33 mm | izolace 11 mm, tepelný odpor 0,30 m²·K/W; vrstva s trubkou min. 65 mm | max. zatížení 4 000 kg/m² |
| Mokrý – STIROTERMAL DUO 20 | 42 mm | izolace 20 mm, tepelný odpor 0,55 m²·K/W; vrstva s trubkou min. 65 mm | max. zatížení 4 000 kg/m² |
| Mokrý – STIROTERMAL DUO 30 | 52 mm | izolace 30 mm, tepelný odpor 0,85 m²·K/W; vrstva s trubkou min. 65 mm | max. zatížení 2 400 kg/m² |
| Deska UHP302FP s textilií a rastrem 10 × 10 cm | 30 mm | tvrdost 100 kPa, balení 10 m² | potrubí se upevňuje sponami do tackeru; dostupnost ověřte v e-shopu |
Vrstva s trubkou u mokrého systému: betonový potěr min. 65 mm, optimálně 72 mm, u anhydritového (sádrového) potěru min. 55 mm – podle návodu k montáži. K tomu připočtěte nášlapnou vrstvu. Celkový součet vždy určí projekt, protože závisí na izolaci pod deskou a na zvolené krytině.
Oba systémy topí teplou vodou z kotle nebo jiného zdroje tepla a používají stejné potrubí, rozdělovač i regulaci. Liší se tím, co trubku obklopuje a co nese nášlapnou vrstvu.
Potrubí se zatlačí mezi výstupky systémové desky a zalije se potěrem. Potěr má velkou akumulační hmotu, teplo drží dlouho a mění ho pomalu. Vnáší však do stavby vodu, musí vyzrát (orientačně kolem 28 dnů) a potřebuje dilatační obvodový pás. Hodí se na betonový podklad, kde je dost výšky a kde se potěr dá bez potíží dopravit a rozprostřít.

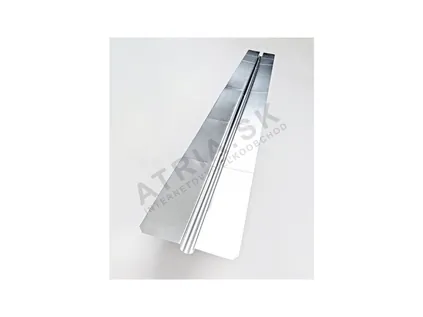

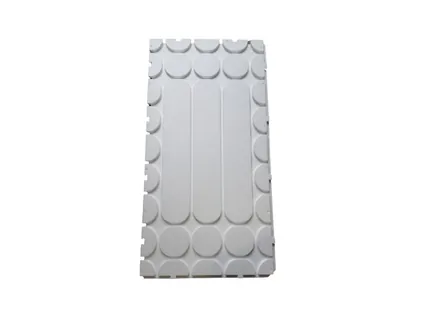

Trubka leží v drážkách polystyrenové desky UHPD a teplo z ní do plochy roznáší hliníkový plech UHPS. Nosnou funkci přebírá roznášecí vrstva z desek, například dřevotříska, a na ni se klade podlaha. Beton se nepoužívá, takže podle popisu systému není nutný dilatační obvodový pás, není potřeba vyzrávání ani první zátop a po zaschnutí lepidla (24 hodin) lze topit. Podlaha se rychleji prohřeje i vychladne.
Podrobné srovnání obou systémů s tabulkou najdete na suche-podlahove-topeni.cz, postup montáže suchého systému v návodu ve 12 krocích. Mokrý postup je na stránce návod k montáži podlahového topení.
U novostavby se s hmotností podlahy počítá v projektu. Při rekonstrukci je strop daný a právě ten často rozhodne o výběru systému.
Dřevěné trámové stropy, podkroví a nástavby posoudí vždy statik – i u lehkého suchého systému. Rozhoduje konkrétní konstrukce a její stav. Záklop pod deskami musí být tuhý a rovný; suchá skladba pohyb podkladu nevyrovná. Prostupy trámy a nosnými stěnami konzultujte se statikem, drážkování nosných prvků může konstrukci oslabit.
Systémová deska kopíruje podklad, proto musí být čistý, pevný a rovný. Nerovnosti se přenesou až do nášlapné vrstvy, u mokrého systému i do tloušťky potěru nad potrubím. Je-li pod podlahou nevytápěný prostor nebo terén, o tepelné izolaci rozhoduje projekt – u suchého systému se řeší podkladovým polystyrenem.
Při rekonstrukci se málokdy vyměňuje všechno. Typická situace: radiátory v obytných místnostech zůstávají a podlahovka přibude do koupelny, kuchyně nebo nové přístavby. Jde to, je však třeba vyřešit teplotu vody. Radiátorová část může pracovat s teplotním spádem +75 °C / +65 °C, podlaze stačí voda kolem 40 °C a takto horkou vodu do potěru ani do podlahové krytiny pouštět nelze.

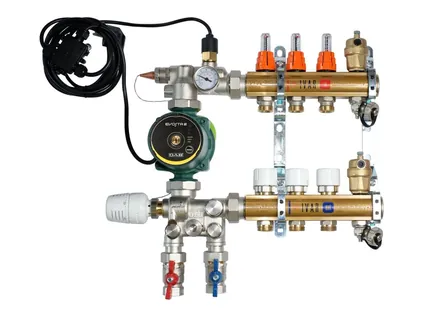

Řešením je rozdělovač se směšovací sestavou a vlastním čerpadlem. Sestava IVAR UNIMIX má trojcestný směšovací ventil, sestavy DUAL a DUAL-MIX regulují konstantní teplotu termostatickým ventilem s ponorným čidlem. Připojují se jako další větev soustavy a podlaze posílají vodu se stálou teplotou. Všechny podrobnosti jsou na stránce rozdělovač s čerpadlem pro podlahové topení.
Oběhová čerpadla pro soustavu najdete na obehove-cerpadla.cz.
Technika je stejná, liší se to, kdo o čem rozhoduje a co je v dané budově omezením. Toto je obecný přehled, nikoli právní ani projektové poradenství.
| Téma | Byt v bytovém domě (panelák, cihlový dům) | Starší rodinný dům |
|---|---|---|
| Pravidla a souhlas | Před zásahem do podlahy a rozvodů si ověřte stanovy a pravidla domu u správce, společenství vlastníků (SVJ) nebo družstva a to, zda je potřeba souhlas. Při nejasnosti se zeptejte předem. | Rozhoduje vlastník; při zásahu do nosných prvků (trámy, stropy) je potřeba statik a podle rozsahu stavby i další povinnosti – ověřte si je předem. |
| Zdroj tepla | Může jít o vlastní plynový kotel, nebo o centrální zdroj tepla. U centrálního zdroje je třeba s technikem ověřit teplotu vody a možnost napojení. | Vlastní kotel nebo jiný zdroj; při výměně lze podlahovku připravit na nízkou teplotu vody. |
| Výška podlahy | Návaznost na vstupní dveře, prahy a podlahy ve společných prostorách; často rozhoduje suchý systém. | Prahy, schody, výška dveří a návaznost na ostatní místnosti; stará podlaha se někdy musí vybourat. |
| Strop a podklad | Posouzení nosnosti stropu mezi byty; podklad musí být rovný a čistý. | Dřevěné trámové stropy a podkroví posuzuje statik; betonová deska na terénu je jednodušší. |
| Průběh prací | Manipulace s materiálem po schodech nebo výtahem, domovní řád a pracovní doba. Suchý systém nevyžaduje míchání potěru. | Prostor pro uskladnění, možnost strojního čerpání potěru u větších ploch. |
Podmínky v konkrétním domě se mohou lišit. Vždy si je ověřte u správce nebo vlastníka budovy a u většího zásahu u projektanta.
Pořadí, které se osvědčilo při rekonstrukci bytu i domu. U většího zásahu ho upraví projekt.
Od nosného podkladu po horní hranu hotové podlahy a po prahy, dveře a sousední podlahy. Z toho vám vyjde, zda se vejde suchá skladba cca 55 mm, mokrá deska s potěrem, nebo je třeba řešení bez změny výšky.
U dřevěných trámových stropů, v podkroví a u nástaveb posoudí nosnost statik. Podklad musí být pevný, rovný, čistý a suchý.
Suchý UHPD, nebo mokrý s deskou DUO. Ověřte teplotu vody ze zdroje a zda je třeba směšovací sestava – viz rozdělovače s čerpadlem.
Každá místnost má alespoň jeden vlastní okruh, délky okruhů mají být přibližně vyrovnané. U suchého systému je doporučeno nejvýše cca 70–80 m na okruh. Princip výpočtu najdete na stránce podlahové topení.
Omítky, stěrky a rozvody vody či elektřiny v podlaze dokončete před pokládkou. Po položení potrubí už do plochy nikdo nemá sekat ani vrtat.
Desky pokládejte těsně od stěny s rozdělovačem, u suchého systému vložte do drážek plechy UHPS (spotřeba cca 70 % délky potrubí) a potrubí PEX-AL-PEX 16 × 2 do nich zatlačte. U mokrého systému se potrubí zatlačuje mezi výstupky desky.
Okruhy se připojují svěrnými šroubeními s připojením 3/4" EK: RCS16 dotahujte momentem 30–40 Nm, IVAR.TA 4420 (kód 500684) momentem 25–35 Nm. Nerezové rozdělovače HR1103 jsou podle popisu vyrobeny podle DIN EN 1264-4. Připojení ke zdroji tepla svěřte topenáři.

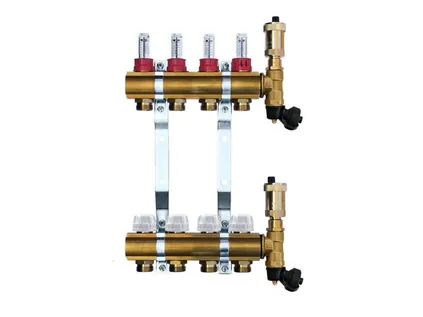

Zkušební tlak a délku zkoušky určí instalatér. Mosazný rozdělovač má max. zkušební tlak 10 barů. Nic nezakrývejte, dokud systém neprojde zkouškou; poté vyregulujte průtoky průtokoměry.
U suchého systému se nejprve položí separační fólie a potom rovný podklad pro nášlapnou vrstvu, například dřevotříska. U mokrého systému se potrubí zalije potěrem s plastifikátorem a nechá vyzrát.
U suchého systému se topí po zaschnutí lepidla, podle popisu systému po 24 hodinách. U potěru začněte topit až po jeho vyzrání a podle postupu výrobce potěru. Související informace jsou v návodu k montáži.
Suchý systém, nízká mokrá deska, potrubí a směšovací sestava pro kombinaci s radiátory. Cenu a dostupnost načítáme přímo z e-shopu – u desek je cena za 1 m².
Údaje o výškách, zatížení a postupech pocházejí z produktových karet, z popisu suchého systému UHPD a z technické dokumentace výrobců. Norma se zmiňuje jen tam, kde na ni odkazuje popis produktu.
