fact_checkStručná odpověď
Dá se podlahové topení udělat vlastníma rukama?
Ano, většinu práce zvládne zručný kutil – ale ne všechno. Mokré podlahové topení se systémovou deskou je při pokládce mechanicky jednoduché: desky do sebe zapadají zámky, potrubí se mezi výstupky jen zatlačuje a rozteč není třeba měřit. Náročné je něco jiného. Po zalití potěrem už se nedá vrátit o krok zpět a některé kroky nejsou otázkou zručnosti, ale zkušeností a předpisů.
V praxi se osvědčilo rozdělit si práci na tři části:
- Uděláte sami: příprava podkladu, pokládka desek a dilatačního pásu, zatlačování potrubí, osazení skříňky a rozdělovače, připojení okruhů svěrnými šroubeními.
- Nechte zkontrolovat topenářem: návrh okruhů, tlakovou zkoušku, napojení rozdělovače na zdroj tepla a vyregulování průtoků.
- Patří odborníkovi: plynový kotel, zapojení na síť 230 V a větší plochy potěru, které se obvykle zalévají strojově.
Všechny kroky od osazení skříňky po náběhové topení jsou podrobně popsány v návodu na montáž podlahového topení. Tady se soustředíme na to, co je a co není svépomocná práce.
ruleRozdělení prací
Co zvládne kutil a co ne
Přehled jednotlivých činností od projektu po uvedení do provozu. Hodnocení vychází z popisů produktů a z odpovědí naší poradny.
| Činnost | Zvládne zručný kutil? | Poznámka |
|---|---|---|
| Orientační výpočet okruhů a materiálu | ano | podle postupu na stránce Podlahové topení; výsledný návrh určuje výpočet tepelných ztrát |
| Příprava podkladu, desky, dilatační pás | ano | podklad musí být čistý, pevný a rovný; desky do sebe zapadají zámky |
| Pokládka potrubí do desky | ano | potrubí se zatlačuje mezi výstupky, u desky s výstupky není třeba měřit rozteč |
| Osazení skříňky a rozdělovače, šroubení | ano | jednoduché díly zvládne zručný kutil; utahovací moment u RCS16 je 30–40 Nm |
| Tlaková zkouška před zalitím | se zkušeností | tlak a délku určuje projekt a návod výrobce rozdělovače; doporučujeme přizvat topenáře nebo alespoň konzultaci |
| Napojení rozdělovače na zdroj tepla, vyregulování | raději s topenářem | výrobci doporučují nechat zapojení do funkčního okruhu a vyregulování zkontrolovat topenářem |
| Betonáž potěru | jen malé plochy | vrstva s trubkou min. 65 mm, optimálně 72 mm; větší plochy obvykle zalévá stavební firma |
| Zapojení termostatu a servopohonů na 230 V | ne | práce s elektrickým rozvodem patří osobě s odbornou způsobilostí |
| Uvedení plynového kotle do provozu | ne | kotel spouští servisní technik; samotné podlahové topení (potrubí a rozdělovač) tento postup nevyžaduje |
Při nejasnostech nám pošlete půdorys a informaci o zdroji tepla – připravíme soupis materiálu a poradíme, které kroky nechat odborníkovi. Technická linka +421 917 133 664 (Po–Pá 7:30–15:30).
warning
Plyn a elektřina nejsou svépomocná práce
Podlahové topení můžete namontovat sami, ale plynový kotel musí uvést do provozu servisní technik a zapojení na síť 230 V patří elektrikáři. Zákazníkovi, který se v poradně ptal, kdo řeší reklamaci při svépomocné montáži, jsme v roce 2014 odpověděli, že veškerý materiál si může namontovat sám a technik musí spustit jen plynový kotel. Záruční podmínky konkrétního zdroje tepla si vždy ověřte u jeho výrobce.
bookmark_addedPřed zahájením
Tři věci, které je třeba vyřešit dřív, než koupíte materiál
calculate
Návrh okruhů
Rozteč a počet okruhů určuje tepelná ztráta místnosti. Okruhy s potrubím 16 × 2 navrhněte s podobnou délkou přibližně do 80–100 m včetně přívodů.
height
Stavební výška
Deska, betonová vrstva (min. 65 mm) a krytina spolu potřebují více výšky než radiátory. Pokud výška nestačí, řešením je suché podlahové topení.
device_thermostat
Zdroj tepla
Podlahovce stačí voda kolem 40 °C, proto se hodí ke kondenzačnímu kotli či tepelnému čerpadlu. Při kombinaci s radiátory je třeba rozdělovač s čerpadlem a směšováním.
inventory_2Soupis materiálu
Soupis materiálu – příklad pro 60 m² vytápěné plochy
Orientační přepočet pro dům s roztečí potrubí 15 cm a šesti okruhy. Údaje o baleních jsou podle popisů produktů v e-shopu.
| Materiál | Jak vypočítat | Příklad pro 60 m² |
|---|---|---|
| Systémová deska STIROTERMAL DUO 20 | plocha ÷ 1,12 m² + 5 % na prořez; balení 10 tabulí = 11,2 m² | ≈ 57 tabulí, tedy 6 balení (60 tabulí) |
| Potrubí PEX-AL-PEX 16 × 2 | plocha × spotřeba podle rozteče (15 cm ≈ 6,7 m/m²) + přívody | 60 × 6,7 ≈ 400 m + přívody ≈ 450 m, 6 okruhů po ≈ 75 m |
| Obvodový dilatační pás DP 50 | obvod všech vytápěných místností, odběr po 50 m | podle půdorysu |
| Plastifikátor PL 10 | 7 kg na přibližně 1 m³ betonu; prodej po 10 kg baleních | 60 m² × 0,072 m ≈ 4,3 m³, tedy ≈ 30 kg = 3 balení |
| Svěrné šroubení RCS16 | 2 ks na každý okruh (přívod a zpátečka) | 12 ks |
| Fixační oblouk 16–18 mm | 2 ks na okruh; balení 10 ks | 12 ks, tedy 2 balení |
| Rozdělovač | počet vývodů = počet okruhů | 6cestný, například ROZDZ.06H |
| Skříňka pro rozdělovač | podle počtu okruhů a toho, zda bude ve skříňce čerpadlo | 1310 HPX (5–6 okruhů bez čerpadla) |
| Kulové ventily s teploměrem | 1 pár – červený na přívod, modrý na zpátečku | 1 pár |
Jde o přepočet, nikoli o projekt. Pro vlastní dům si okruhy ověřte podle postupu na stránce Podlahové topení nebo nám pošlete půdorys na cenovou nabídku.
checklistPostup
Postup krok za krokem – s označením, kde potřebujete odborníka
Shrnutí pořadí prací z pohledu svépomocníka. Podrobné pokyny ke každému kroku najdete v návodu na montáž.
1. Návrh a výpočet (sami s kontrolou)
Pro každou místnost určete rozteč a počet okruhů a spočítejte materiál. Pokud si výpočtem nejste jisti, nechte si ho zkontrolovat – chyba v návrhu se pod hotovou podlahou už neopraví.
2. Ověření stavební výšky (sami)
Sečtěte desku, betonovou vrstvu a krytinu. Při rekonstrukci bývá výška největším omezením.
3. Objednávka kompletního materiálu (sami)
Deska, potrubí, dilatační pás, plastifikátor, šroubení, fixační oblouky, rozdělovač se skříňkou a ventily. Potrubí z jednoho kusu bez spojů v podlaze.
4. Skříňka a rozdělovač (sami)
Skříňku osaďte tak, aby šlo výšku a hloubku přizpůsobit budoucí podlaze. Těleso s průtokoměry je přívod a patří nahoru, zpátečka dolů.
5. Podklad, desky a dilatační pás (sami)
Desky položte těsně vedle sebe tak, aby do sebe zapadly zámky. Po obvodu nalepte pás tak, aby jeho fólie ležela na desce.
6. Pokládka potrubí (sami)
Potrubí zatlačujte mezi výstupky, ohyby u rozdělovače zafixujte fixačními oblouky a každý okruh označte podle místnosti.
7. Připojení okruhů (sami)
Svěrné šroubení odpovídá rozměru potrubí. Nejprve dotáhněte rukou, potom klíčem momentem 30–40 Nm (u RCS16).
8. Napuštění a tlaková zkouška (topenář)
Okruhy napouštějte po jednom a odvzdušněte. Zkušební tlak ani délku zkoušky si nevymýšlejte – určuje je projekt a návod výrobce, u mosazného rozdělovače H.P.W. je maximum 6 barů.
9. Potěr (firma nebo sami u malé plochy)
Do betonu přidejte plastifikátor, vrstva s trubkou min. 65 mm. Potrubí nechte při zalévání pod tlakem, abyste případné poškození zjistili hned.
10. Vyzrání a náběhové topení (sami podle technického listu)
Topit začněte až po vyzrání potěru, nízkou teplotou vody, kterou zvyšujete po malých krocích.
11. Vyregulování a elektro (topenář, elektrikář)
Pomocí průtokoměrů nastavte průtok podle délky okruhů. Termostaty a servopohony zapojí elektrikář.
warningČasté chyby
Nejčastější chyby svépomocníků
Chyby, které se při svépomocné montáži opakují, a jak se jim vyhnout. Pod hotovou podlahou se opravují jen obtížně.
| Chyba | Důsledek | Jak se jí vyhnout |
|---|---|---|
| Materiál koupený bez výpočtu okruhů | okruhy různé délky, chybějící šroubení nebo příliš malý rozdělovač | před nákupem spočítejte okruhy a počet vývodů rozdělovače |
| Příliš dlouhé nebo velmi nestejné okruhy | slabý průtok, studená místa, obtížné vyregulování | okruhy s podobnou délkou do přibližně 80–100 m |
| Potrubí bez kyslíkové bariéry | kyslík ve vodě časem způsobuje korozi kotle, čerpadla a radiátorů | jen potrubí s hliníkovou vrstvou nebo bariérou EVOH |
| Potěr bez tlakové zkoušky | netěsnost se objeví až pod hotovou podlahou | zkouška před zalitím a potrubí pod tlakem i během betonáže |
| Špatně dotažené šroubení nebo nesprávný rozměr | kapající spoj ve skříňce | rozměr šroubení = rozměr potrubí, moment 30–40 Nm u RCS16 |
| Zalomené potrubí u rozdělovače | zúžený průřez, poškozená stěna trubky | ohyb 90° vždy fixačním obloukem |
| Rychlé roztopení čerstvého potěru | praskliny potěru | náběhové topení podle technického listu potěru |
| Krytina vybraná až po zalití | podlahovka nedosáhne výkonu při velkém tepelném odporu krytiny | vyberte krytinu s odporem max. 0,15 m²·K/W předem |
| Chybějící dokumentace | při pozdějším vrtání do podlahy hrozí poškození okruhu | vyfoťte rozložení okruhů před zalitím a zapište výsledek zkoušky |
constructionVýběr systému
Který systém je pro svépomoc nejjednodušší
Ne každý systém je pro kutila stejně vhodný. Při výběru se ptejte hlavně na to, jakým nářadím se potrubí spojuje a zda na stavbě máte výšku na beton.
Mokrý systém se systémovou deskou
Nejběžnější volba: systémové desky STIROTERMAL s výstupky, do kterých se potrubí jen zatlačuje. Potrubí z jednoho kusu je v podlaze bez spojů, takže práce s lisovacími kleštěmi se týká jen připojení k rozdělovači. Pokud lisovací kleště nemáte, použijte šroubované spojky a svěrná šroubení – dotáhnete je klíčem. Lisovací spojky vyžadují lisovací kleště, viz lisovací fitinky a spojky.
Suché podlahové topení
Pokud nemáte výšku na beton nebo nechcete čekat na vyzrání potěru, zvolte suchý systém: polystyren STIROTERMAL DRY (výška 30 mm, tabule 0,72 m², potrubí 16 mm) s hliníkovými roznášecími plechy, místo betonu následuje přímo podlaha. Potrubí se klade stejně, tlaková zkouška je potřebná i zde. Podrobnosti najdete v montáži suchého podlahového topení.
Rozebíratelné potrubí HEPWORTH
Pro ty, kdo si nejsou jisti, je tu systém HEPWORTH: potrubí se do spojky jen zasune, vnitřní čelisti ho zafixují a spojku lze rozebrat a složit znovu. Výrobce ho uvádí jako montáž bez nářadí, vhodnou pro topení i rozvod vody. Rozměry jsou vlastní, proto vždy ověřte, že rozměr spojky odpovídá potrubí.
tuneRegulace
Rozdělovač, termostat a elektro – kde končí svépomoc
Rozdělovač s průtokoměry a skříňkou osadíte sami. Připojení na zdroj tepla a první vyregulování je však místo, kde se vyplatí přizvat topenáře – chyba v zapojení se projeví až po spuštění.
Termostat a servopohony. Nerezové rozdělovače mají termoregulační ventily M30 × 1,5, na které lze osadit servopohony; k jejich ovládání stačí dvoubodový termostat. Programovatelný termostat Avansa 2007 spíná zařízení s napětím 24 až 230 V. Typ a místo si vyberete sami, zapojení na síť 230 V však patří elektrikáři.
Kompatibilita s kotlem. Ne každý termostat lze připojit ke každému kotli – v poradně jsme zákazníkovi u bezdrátového termostatu doporučili ověřit to před koupí. Výběr najdete na stránce termostaty pro podlahové topení.
Rozdělovač s čerpadlem a směšováním potřebujete tehdy, pokud podlahovka běží spolu s radiátory na vyšší teplotě vody. Viz rozdělovače s čerpadlem.
inventory_2Materiál
Materiál pro svépomocnou montáž podlahovky
Základní sada, ze které sestavíte mokrý systém. Cenu a dostupnost načítáme přímo z e-shopu AVEA.CZ.
add_shopping_cartDo košíku
Doporučené potrubíadd_shopping_cartDo košíkuDetail →
Potrubí PEX-AL-PEX 16 × 2
4,9 · 13 hodnocení
- Složenípětivrstvé PEX–AL–PEX
- Hliníková vrstva0,20 mm
- Objem vody0,113 l/m
- Kyslíková bariéraano
180 Kčs DPH
Na skladě
Obvodový dilatační pás DP 50
5,0 · 1 hodnocení
- Rozměr8 × 150 mm
- Fólie proti zatečeníano
- Odběrpo 50 m
1 200 Kčs DPH
Na skladě
Plastifikátor do betonu PL 10
- Balení10 kg
- Dávkování7 kg na cca 1 m³ betonu
- Prodejpo celých baleních
1 490 Kčs DPH
Na skladě
Svěrné šroubení 16 × 2 EK
5,0 · 1 hodnocení
- PotrubíPEX-AL-PEX a PB 16 mm
- Závit3/4" Eurokonus
- Utahovací moment30–40 Nm
43 Kčs DPH
Na skladě
Fixační oblouk 16–18 mm
- Ohyb90°
- Materiálplast ABS
- Balení10 ks
69 Kčs DPH
4 až 7 dní
Mosazný rozdělovač 6cestný
5,0 · 2 hodnocení
- Počet okruhů6
- Připojení1"
- Max. tlak / teplota6 barů / +80 °C
- Vybaveníprůtokoměry, odvzdušnění, vypouštění
2 721 Kčs DPH
Na skladě ZA

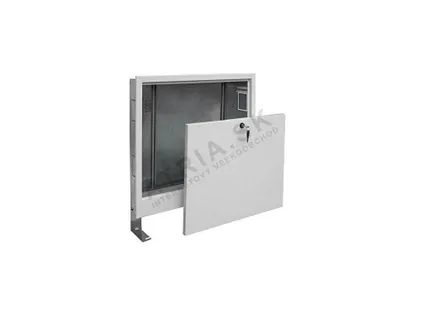

Podomítková skříňka 1310 HPX
- Vnitřní šířka435 mm
- Výška575–665 mm
- Okruhy5–6 bez čerpadla
1 647 Kčs DPH
Na skladěhelpČasté otázky
Časté otázky ke svépomocnému podlahovému topení
Zvládnu podlahové topení, když nejsem topenář?
Pokládku desek, dilatačního pásu a potrubí zvládne zručný kutil. Tlakovou zkoušku, napojení na zdroj tepla a vyregulování okruhů doporučujeme nechat zkontrolovat topenářem a elektro svěřit elektrikáři.
Kdo má udělat tlakovou zkoušku při svépomocné montáži?
Zkoušku můžete udělat sami, ale zkušební tlak a délku určuje projekt a návod výrobce rozdělovače. Tlak nesmí překročit maximum nejslabší komponenty – u mosazných rozdělovačů H.P.W. je to 6 barů. Pokud to děláte poprvé, vyplatí se přizvat topenáře.
Mohu si potěr zalít sám?
U malé plochy ano, u většího domu se potěr obvykle zalévá strojově a dělá ho stavební firma. Vrstva s trubkou má mít minimálně 65 mm, optimálně 72 mm, do betonu se přidává plastifikátor a potrubí má být při zalévání pod tlakem.
Jak zjistím, kolik materiálu potřebuji?
Spotřeba potrubí je plocha × (1 m ÷ rozteč) plus přívody k rozdělovači. Při rozteči 15 cm je to přibližně 6,7 m na m². Desky: plocha ÷ 1,12 m² plus 5 % na prořez. Příklad s tabulkou najdete výše na této stránce.
Potřebuji pro svépomocnou montáž projekt?
Na orientační výpočet materiálu stačí půdorys, ale skutečnou rozteč a teplotu vody určuje výpočet tepelných ztrát. Proto je dobré návrh alespoň zkontrolovat. Pošlete nám půdorys a připravíme soupis materiálu.
Co když nemám lisovací kleště?
Použijte svěrné šroubení 16 × 2 EK nebo šroubované spojky – dotáhnou se klíčem, u RCS16 momentem 30–40 Nm. Dbejte, aby rozměr šroubení odpovídal rozměru potrubí.
Dá se podlahovka připojit ke starému kotli?
Podlahovce stačí voda kolem 40 °C, při kombinaci s radiátory nebo kotlem na tuhá paliva je třeba rozdělovač s čerpadlem a směšováním, který vodu odmíchá. Podlahové vytápění by mělo mít vodu o teplotě max. 55 °C.
Kdy mohu začít topit a kdy pokládat krytinu?
Až když potěr vyzraje – dobu určuje jeho výrobce. Začněte nízkou teplotou a zvyšujte ji postupně. Nášlapnou vrstvu pokládejte na vyschlý potěr podle požadavků výrobce krytiny.
Dá se udělat dilatace i uprostřed místnosti?
Samostatný středový pás neprodáváme. Z obvodového pásu DP 50, který se odebírá po 50 m, ho uděláte tak, že dva pásy dáte k sobě. Rozmístění dilatací ve velkých plochách určuje projekt a výrobce potěru.
