Dům se 120 m² potřebuje obvykle 8 až 10 okruhů, 9cestný rozdělovač ve skříňce a kolem 700–750 m potrubí. Níže najdete rozdělení na okruhy, soupis materiálu, výběr čerpadlové skupiny, regulace po místnostech a zdroje tepla.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Rodinný dům se 120 m² podlahové plochy potřebuje obvykle 8 až 10 okruhů, jeden 9cestný rozdělovač ve skříňce a zhruba 700 až 750 m potrubí 16 × 2. Rychlý odhad kalkulačky pro celých 120 m² při rozteči 15 cm vychází na 890 m potrubí, 9 okruhů a 113 tabulí systémové desky. Když plochu rozdělíte po místnostech a odečtete místa pod linkou, vanou a vestavěnými skříněmi, potrubí je méně (v našem příkladu kolem 700 m), ale okruhů zůstává stejně – každá místnost má dostat vlastní okruh.
U domu této velikosti se rozhoduje o pěti věcech. Každá z nich má níže vlastní část:
Výchozí plocha je 120 m² – celá podlahová plocha domu. Pro přesnější výsledek zadejte jen plochu, na které bude opravdu ležet potrubí (bez kuchyňské linky, vany, sprchy a vestavěných skříní) a přepínejte rozteč 10, 15 a 20 cm. Počet okruhů z kalkulačky je podklad pro výběr rozdělovače – sestavu na míru najdete hned pod ní.
Jak počítáme: potrubí v podlaze = plocha ÷ rozteč, k tomu 10 m přívodů na každý okruh; jeden okruh má v podlaze nejvýš ~90 m. Desky = plocha ÷ 1,12 m² + 5 % na prořez. Pokud obvod nevyplníte, odhadne se jako 4 × √plocha × 1,3 – u domu s více místnostmi zadejte raději součet obvodů všech místností. Výsledek je orientační a nenahrazuje projekt.
Vzorová dispozice: jednopodlažní dům, rozdělovač v chodbě uprostřed domu. Aktivní plocha (tam, kde skutečně leží potrubí) je 96 m² ze 120 m² – zbývajících 24 m² tvoří technická místnost, špajz a plochy pod linkou, vanou, sprchou a vestavěnými skříněmi. Potrubí v místnosti = aktivní plocha ÷ rozteč (15 cm ≈ 6,7 m na m²), okruh má v podlaze nejvýš zhruba 90 m, k tomu přibývají přívody k rozdělovači a zpět.
| Místnost | Aktivní plocha | Rozteč | Potrubí v místnosti | Okruhy | Přívody na okruh | Délka okruhu |
|---|---|---|---|---|---|---|
| Obývací pokoj s jídelnou | 30 m² | 15 cm | 200 m | 3 | 2 × 4 m = 8 m | ~75 m |
| Kuchyně (bez linky) | 10 m² | 15 cm | 67 m | 1 | 2 × 6 m = 12 m | ~79 m |
| Ložnice | 15 m² | 20 cm | 75 m | 1 | 2 × 8 m = 16 m | ~91 m |
| Dětský pokoj 1 | 12 m² | 15 cm | 80 m | 1 | 2 × 3 m = 6 m | ~86 m |
| Dětský pokoj 2 | 12 m² | 15 cm | 80 m | 1 | 2 × 5 m = 10 m | ~90 m |
| Koupelna (bez vany a sprchy) | 6 m² | 10 cm | 60 m | 1 | 2 × 4 m = 8 m | ~68 m |
| Chodba a zádveří | 11 m² | 20 cm | 55 m | 1 | 2 × 2 m = 4 m | ~59 m |
| Celkem | 96 m² | – | 617 m | 9 | 80 m | 697 m |
Obývací pokoj má 200 m potrubí, proto ho dělíme na tři okruhy po ~67 m – dva okruhy by překročily doporučených ~90 m. Okruhy v jedné místnosti držte podobně dlouhé a nenechávejte jeden okruh obsluhovat dvě místnosti s různou požadovanou teplotou. Délky přívodů jsou jen příklad – měřte po skutečné trase od rozdělovače. Podrobnější postup najdete v návodu na montáž podlahového topení.

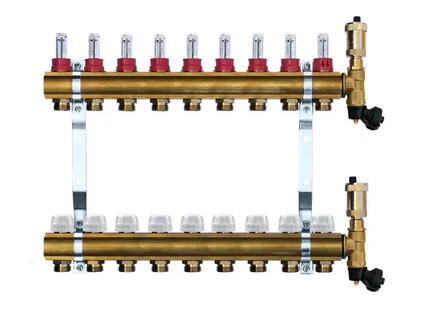

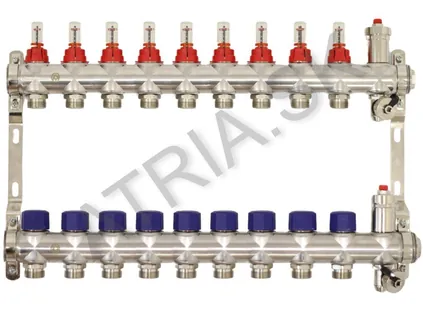

Počet vývodů rozdělovače se rovná počtu okruhů. Mosazné rozdělovače H.P.W. se vyrábějí pro 2 až 12 okruhů, proto se při větším počtu okruhů volí dva rozdělovače. Skříňka se vybírá podle počtu okruhů a podle toho, zda se do ní má vejít i čerpadlo.
| Řešení | Okruhy | Rozdělovač | Skříňka | Kdy se hodí |
|---|---|---|---|---|
| Bungalov – jeden rozdělovač | 9 | ROZDZ.09H (9cestný, 1") | 1325 HPX podomítková nebo 1225 HPX nadomítková (9–10 okruhů bez čerpadla) | jedno podlaží, rozdělovač uprostřed dispozice, krátké přívody |
| Dvě podlaží – rozdělovač na každém | 5 + 4 | ROZDZ.05H a ROZDZ.04H | 1310 HPX (5–6 okruhů) a 1300 HPX (2–4 okruhy) | přízemí a patro s vlastním rozdělovačem – krátké přívody, obě skříňky jsou malé |
| Dvě podlaží – jeden rozdělovač | 9 | ROZDZ.09H | 1325 HPX | jen pokud jsou přívody do patra krátké a okruh včetně přívodů zůstane do ~100 m |
| Hustší pokládka 10 cm | ~14 | dva rozdělovače, např. 2 × ROZDZ.07H | 2 × 1320 HPX (7–8 okruhů bez čerpadla) | starší dům po zateplení nebo vyšší tepelná ztráta |
Skříňka s čerpadlem pojme méně okruhů – například 1325 HPX 9 až 10 okruhů bez čerpadla, ale jen 5 až 7 s čerpadlem. Délka 9cestného mosazného rozdělovače je 495 mm bez kulových ventilů a 585 mm s nimi, vnitřní šířka skříňky 1325 HPX je 715 mm. Porovnání typů najdete na stránkách rozdělovače pro podlahové vytápění a skříňky pro rozdělovače.
Vyberte počet okruhů. Sestava obsahuje mosazný rozdělovač H.P.W.®, dva kulové ventily s teploměrem (přívod a zpátečka) a svěrná šroubení 16 × 2 – dva kusy na každý okruh. Skříňku si můžete přidat. Potrubí, desky a další materiál se počítají podle plochy, k tomu slouží kalkulačka.
Skříňku vybíráme podle délky rozdělovače s kulovými ventily. Sestava se přidá do košíku e-shopu AVEA.CZ, kde ji ještě můžete upravit. Ceny se aktualizují automaticky.
| Položka | Ks | Spolu |
|---|
Dva pohledy na tentýž dům: rychlý odhad kalkulačky pro celých 120 m² a rozpis po místnostech z příkladu výše (aktivní plocha 96 m²). Při stavbě se řiďte druhým sloupcem – počítá jen plochu, na které potrubí opravdu leží.
| Položka | Jak počítáme | Odhad kalkulačky (120 m²) | Po místnostech (96 m²) |
|---|---|---|---|
| Potrubí PEX-AL-PEX 16 × 2 | plocha ÷ rozteč + přívody (kalkulačka 10 m na okruh) | 890 m | 617 m + 80 m přívodů = 697 m; s rezervou ~5 % zhruba 740 m |
| Okruhy a vývody rozdělovače | potrubí v místnosti ÷ 90 m, nahoru | 9 | 9 (7 místností) |
| Systémové desky STIROTERMAL | plocha ÷ 1,12 m² + 5 % na prořez | 113 tabulí | 90 tabulí – u DUO 20 přesně 9 balení po 10 tabulích |
| Obvodový dilatační pás DP 50 | součet obvodů všech místností; odběr po 50 m | ~57 m (odhad pro jeden prostor) | ~105 m, tedy 150 m (3 × 50 m) |
| Plastifikátor PL 10 | 7 kg na ~1 m³ betonu; vrstva s trubkou min. 65 mm | ~7,8 m³ → 55 kg → 6 balení | 6,2 m³ → 44 kg → 5 balení po 10 kg |

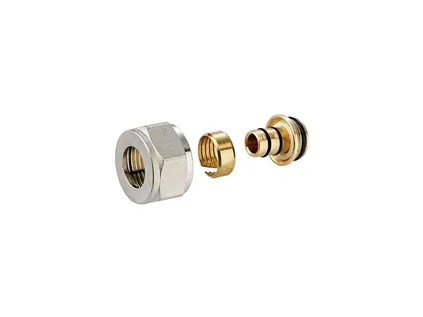

| Svěrné šroubení RCS16 | 2 ks na okruh (přívod a zpátečka) | 18 ks | 18 ks |

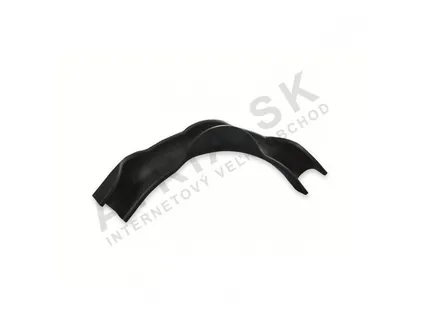

| Fixační oblouk 90° | 2 ks na okruh; balení 10 ks | 18 ks, 2 balení | 18 ks, 2 balení |
| Rozdělovač a skříňka | vývody = okruhy | 9cestný | ROZDZ.09H + skříňka 1325 HPX |
| Kulové ventily s teploměrem | 1 pár – červený přívod, modrý zpátečka | 1 pár | 1 pár (ROZDZ.ZAW.CZ a ROZDZ.ZAW.N) |
Soupis nezahrnuje zdroj tepla, čerpadlo, regulaci ani spojovací potrubí od zdroje k rozdělovači. Potrubí se prodává v 200m návinech s minimálním odběrem 10 m, dál po 10 m, takže 740 m objednáte přesně. Každý okruh musí být z jednoho kusu – při řezání z návinů plánujte okruhy tak, abyste nepřišli o zbytky. Desky, potrubí a příslušenství najdete v sekcích systémové desky a potrubí.
Podlahovce stačí voda kolem 40 °C a podlahové vytápění má mít vodu s teplotou nejvýš 55 °C. Proto se při návrhu ptáte nejdřív: jakou teplotu vody dodává zdroj tepla a co dalšího na tentýž zdroj visí? Podle odpovědi vychází jedno z těchto zapojení:
Pozor na jednu věc: výrobce u sestav DUAL a DUAL-MIX výslovně uvádí, že nejsou určeny pro kombinaci s kondenzačním kotlem ani tepelným čerpadlem. Pokud se v domě počítá s kondenzačním kotlem, ověřte vhodnost sestavy v technickém listu, nebo zvolte samostatnou čerpadlovou skupinu.
Průtok, na který čerpadlo dimenzujete. Vypočítáte ho ze vztahu Q [l/h] = výkon [W] ÷ (1,163 × Δt [K]); u podlahovky je Δt obvykle 5 K. Pro dům s tepelnou ztrátou 6 kW vychází 6 000 ÷ (1,163 × 5) ≈ 1 030 l/h, tedy přibližně 17 l/min. Na jeden z devíti okruhů připadá v průměru ~115 l/h (1,9 l/min), což se vejde do rozsahu průtokoměrů 0–5 l/min. Přesnou hodnotu určí vždy výpočet tepelných ztrát.
| Situace | Co použít | Na co si dát pozor |
|---|---|---|
| Jen podlahovka, kondenzační kotel | rozdělovač ROZDZ.09H přímo, ekvitermika kotle, příložný termostat AVANSA TH 2A (312034) | hydraulický odpor 9 okruhů a čerpadlo kotle ověřte v projekčních podkladech kotle |

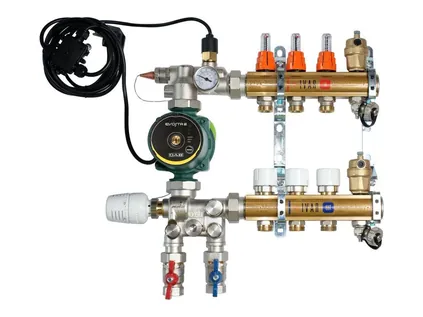

| Podlahovka + radiátory, 2–6 okruhů | IVAR UNIMIX 5- nebo 6cestný (557673U, 557674U) | integrovaný trojcestný směšovací ventil; vypínání čerpadla je třeba řešit nadřazenou regulací nebo termostatem |
| Podlahovka + radiátory, 2–7 okruhů | IVAR DUAL (557675KS pro 7 okruhů) nebo DUAL-MIX | není určeno pro kondenzační kotel ani tepelné čerpadlo; doporučený teplotní spád radiátorové části +75/+65 °C |

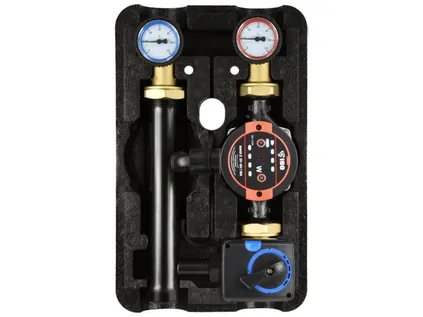

| 9 okruhů se směšováním | samostatná čerpadlová skupina PR_124010 před rozdělovačem ROZDZ.09H | čerpadlo MAGI 2 25-60/180, trojcestný termostatický ventil, Kvs 10 m³/h, max. 5 bar; pohon STER-D je třeba připojit k externímu regulátoru |
Před zprovozněním systém propláchněte, zejména při kombinaci podlahy a radiátorů. Zapojení do funkčního okruhu a vyregulování doporučujeme nechat zkontrolovat topenářem. Další rozdělovače s čerpadlem: rozdělovače pro podlahovku s čerpadlem.
U domu této velikosti lze regulovat jedním termostatem v referenční místnosti a ostatní místnosti nastavit průtokoměry na rozdělovači. Pohodlnější je mít termostat v každé místnosti – v ložnici chladněji, v koupelně tepleji – a na ventily okruhů osadit servopohony.

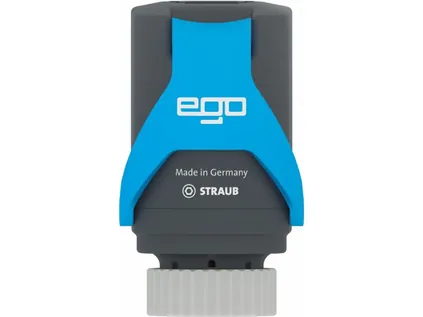

V našem příkladu se 7 místnostmi a 9 okruhy to znamená 7 termostatů a 9 servopohonů (tři okruhy obývacího pokoje ovládá jeden termostat, proto má obývák tři servopohony). Když jsou všechny zóny zavřené, má se vypnout i čerpadlo a kotel – to zajistí propojovací jednotka nebo zónový modul.
Kondenzační kotel a podlahové topení se doplňují: podlahovka vrací studenou vodu, spaliny se na výměníku ochladí pod rosný bod (u zemního plynu přibližně 55 °C) a kotel z vodní páry získá teplo navíc. U dobře navržené podlahovky proto kondenzuje téměř stále.
Výkon kotle neurčuje plocha domu, ale tepelná ztráta. Novostavba se 120 m² má orientačně kolem 6 kW; kotel „pro jistotu“ s mnohem větším výkonem v přechodném období často cykluje a zbytečně se opotřebovává. Dívejte se proto i na minimální výkon – čím nižší, tím lépe se kotel přizpůsobí podlahovce. Pokud kotel ohřívá i teplou vodu, výkon je třeba posoudit také podle zásobníku a počtu odběrných míst.
Údaje podle popisů produktů na AVEA.CZ. Rozsah výkonu ukazuje, jak nízko dokáže kotel stáhnout výkon při vytápění.
| Kotel | Kód | Výkon při vytápění | Poznámka |
|---|---|---|---|
| Protherm Gepard Condens 12 MKO | 0010016111 | 4,0–12,0 kW | řízení podle venkovní teploty; pro byt nebo dům s jednou koupelnou |
| Bosch Condens GC2300iW 15 P | 7736901552 | 2,3–16,1 kW | modulace 10–100 %, integrovaný trojcestný ventil |
| Buderus Logamax plus GB122-15i + Logafix | 8730800119 | 15 kW | energetický štítek A+ s ekvitermní regulací, magnetický odkalovač v sadě |
| Protherm Panther Condens 25 KKO | 0010025088 | 3,0–24,7 kW | spalování FlameFit, externí zásobník |
| Vaillant VU 25CS/1-5 ecoTEC plus IoniDetect | 0010043963 | 2,8–25,0 kW | modulace 1:10, využití plynu 109,5 % |
Kotel bez zásobníku s průtokovým ohřevem najdete na stránce kondenzační kotle s průtokovým ohřevem, kotle pro externí zásobník a další typy na stránce kondenzační kotle pro připojení zásobníku. Při výpadku proudu kotel netopí – možnost zálohy popisuje stránka záložní zdroje.
Pořadí, které se osvědčilo při objednávce materiálu i při komunikaci s montážní firmou.
Tepelnou ztrátu domu a jednotlivých místností zjistíte z projektu nebo energetického štítku. Od ní se odvíjí rozteč, teplota vody i výkon kotle.
Od podlahové plochy odečtěte místa pod linkou, vanou, sprchou a vestavěnými skříněmi. V našem příkladu ze 120 m² zbude 96 m².
Běžně 15 cm, v koupelně 10 cm, v ložnici nebo chodbě i 20 cm. Potrubí v místnosti = aktivní plocha ÷ rozteč.
Potrubí v místnosti vydělte ~90 m a zaokrouhlete nahoru. Každá místnost má aspoň jeden vlastní okruh, okruhy v jedné místnosti držte podobně dlouhé.
Co nejblíž ke středu vytápěné plochy podlaží, aby byly přívody krátké. U dvou podlaží zvažte rozdělovač na každém z nich.
Počet vývodů = počet okruhů. Skříňku zvolte podle počtu okruhů a podle toho, zda v ní bude čerpadlo – viz tabulka výše.
Jen podlahovka s kondenzačním kotlem obvykle vystačí s ekvitermikou a pojistným termostatem. U radiátorů na vyšší teplotě vody použijte směšovací sestavu nebo čerpadlovou skupinu.

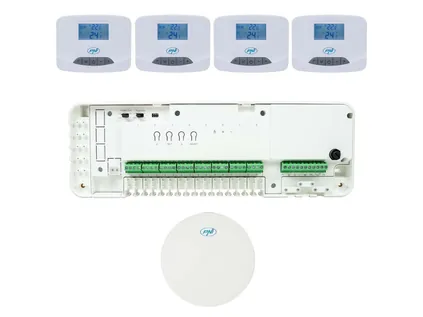

Termostat v každé místnosti, servopohon na každý okruh, v případě potřeby zónový modul, který vypne čerpadlo a kotel, když jsou všechny okruhy zavřené.
Potrubí, desky, dilatační pás, plastifikátor, šroubení a fixační oblouky podle soupisu výše. U rekonstrukce desky 33, 42 nebo 52 mm (DUO 11, 20, 30) a vrstva s trubkou min. 65 mm.
Půdorys s rozměry místností a údajem o zdroji tepla nám pošlete přes cenovou nabídku – okruhy rozdělíme po místnostech a připravíme soupis materiálu.
| Chyba | Důsledek | Jak se jí vyhnout |
|---|---|---|
| Počítání s celou podlahovou plochou | zbytečně moc potrubí a desek, nesprávné okruhy | počítejte aktivní plochu bez linky, vany, sprchy a skříní |
| Jeden okruh na celý obývací pokoj | okruh přesáhne ~90 m, slabý průtok, studená místa | velkou místnost rozdělte na 2–3 okruhy podobné délky |
| Jedna rozteč pro celý dům | koupelna a rohový pokoj se nevytopí, ložnice se přetopí | rozteč volíte pro každou místnost zvlášť |
| Přívody vzdušnou čarou | okruh včetně přívodů přesáhne ~100 m | měřte po skutečné trase od rozdělovače |
| Rozdělovač s méně vývody než okruhy | okruh není kam připojit, dodatečné spojování okruhů | vývody = okruhy; při více než 12 okruzích dva rozdělovače |
| Sestava DUAL ke kondenzačnímu kotli | sestava není pro tento zdroj tepla určena | ověřte technický list nebo zvolte samostatnou čerpadlovou skupinu |
| Předimenzovaný kotel | časté starty a vypínání, opotřebení | výkon podle tepelných ztrát, sledujte minimální výkon |
| Bez regulace po místnostech | přetopená ložnice, nevyregulované okruhy | termostaty a servopohony, průtokoměry nastavte podle délky okruhů |
Základní sada, ze které sestavíte mokrý systém pro dům 120 m². Cenu a dostupnost načítáme přímo z e-shopu.
Díly, o kterých rozhodujete po výpočtu okruhů. Výběr odpovídá zapojením z tabulek výše.
Postup ve 14 krocích s tlakovou zkouškou, betonáží a náběhovým topením.
