Všechny čtyři systémy z naší nabídky mají kyslíkovou bariéru a do podlahy se hodí. Liší se stěnou potrubí, tlakovou třídou, způsobem spojování a balením. Níže najdete údaje z popisů produktů, rozhodovací tabulku „kdy co“ i odpovědi na otázky „X, nebo Y“.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Neexistuje „nejlepší“ potrubí pro všechny. Do systémové desky se hodí všechny čtyři systémy v nabídce, proto rozhoduje to, jak budete potrubí pokládat, spojovat a jaké množství potřebujete. Ve zkratce:
Podrobnosti, čísla a omezení každého systému jsou v tabulkách níže. Širší přehled rozměrů, spotřeby na m² a balení najdete na stránce potrubí pro podlahové topení.
Údaje podle popisů produktů na AVEA.CZ. Kde popis údaj neuvádí, je pomlčka. Provozní tlak a teplota spolu souvisejí – při vyšší teplotě přípustný tlak klesá.
| Systém | Složení stěny | Kyslíková bariéra | Rozměry v nabídce | Tlak / teplota | Balení a minimální odběr |
|---|---|---|---|---|---|

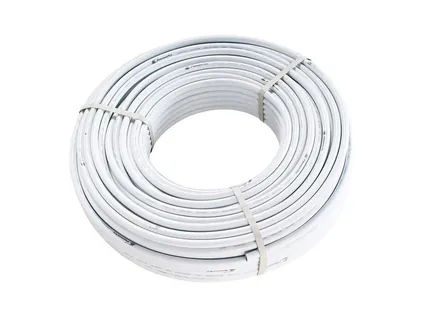

| PEX-AL-PEX PEXALPEX 162, 203, 263, 323 | pětivrstvé: PEX / hliník / PEX | hliníková vrstva 0,20 mm (16 × 2), 0,30 mm (20 × 2, 26 × 3, 32 × 3) | 16 × 2, 20 × 2, 26 × 3, 32 × 3 mm | max. 10 bar; 70 °C nepřetržitě, 95 °C krátkodobě | návin 200 m (16 × 2), 100 m (20 × 2), 50 m (26 × 3 a 32 × 3); odběr od 10 m po 10 m |

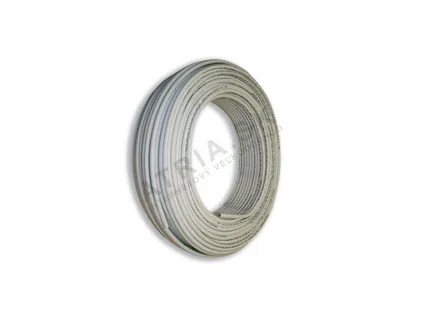

| IVAR Alpex Turatec 73016734, 73018701, 73020434 | PE-AL-PE-RT: polyetylen / hliník / PE-RT, výrobce Fränkische | hliníková vrstva uprostřed stěny | 16 × 2, 18 × 2, 20 × 2 mm | PN 10 při +70 °C trvale, PN 10 při +95 °C krátkodobě | 200 m (16 × 2, 18 × 2), 100 m (20 × 2) |

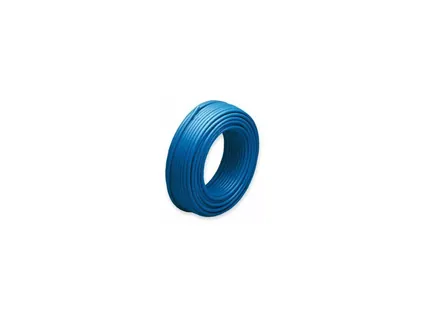

| IVAR PE-Xa 71317535, 71020700 | jednovrstvé PEX (zesíťovaný polyetylen) | vnitřní kyslíková bariéra | 17 × 2, 20 × 2 mm | PN 6 při +90 °C, PN 10 při +60 °C | 120 m (17 × 2), 200 m (20 × 2); pouze po celých baleních |

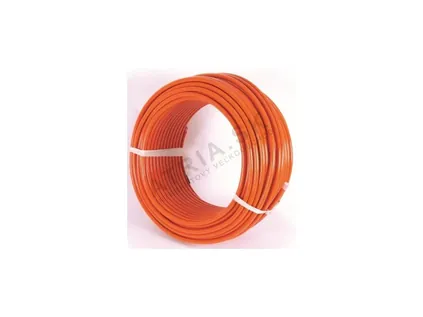

| HEPWORTH – podlahové UHP200/16, UHP500/16, UHP100/20 | polybutylen | bariéra EVOH | 16 mm, 20 mm | PN 3 při 70 °C | kotouč 200 m nebo 500 m (16 mm); odběr 100 m (20 mm) |

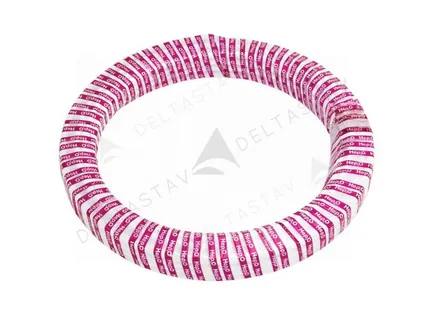

| HEPWORTH HEP2O HXX50/22 | polybutylen | bariéra EVOH | 15 × 1,7; 22 × 2,0; 28 × 2,6 mm | PN 6 při 90 °C (topení); PN 10 při 80 °C (pitná voda) | kotouč 25 m nebo 50 m, tyč 6 m; i po metrech |
HEP2O je řada určená pro topení a rozvod vody, nikoli speciální podlahové potrubí, proto je v tabulce zvlášť. U Turatec popis produktu hovoří o hliníkové vrstvě uprostřed stěny a jejím vlivu na tvar a roztažnost; podrobnosti o bariéře najdete v technickém listu výrobce (odkazy v části Zdroje a normy).
V této části se systémy liší nejvíc. Údaje o ohybovém poloměru uvádí popis pouze u PEX-AL-PEX; u ostatních ho najdete v technickém listu nebo návodu výrobce.
| Systém | Tvar po ohnutí | Ohybový poloměr | Spojování | Doporučené spojky | Rozebíratelnost |
|---|---|---|---|---|---|
| PEX-AL-PEX | drží tvar, nepruží zpět | bez nástroje min. 5 × vnější průměr; s ohýbací pružinou 2 × (16 mm) a 3 × (20, 26, 32 mm) | mosazné šroubované nebo lisovací spojky | šroubové spoje; k rozdělovači šroubení 16 × 2 EK | – |
| IVAR Alpex Turatec | hliníková vrstva drží tvar a snižuje roztažnost | – | svěrná šroubení nebo press fitinky | svěrné šroubení řady TA, RA; press fitinky | – |
| IVAR PE-Xa | bez hliníku; tvar drží systémová deska | – | svěrná šroubení nebo press fitinky | svěrné šroubení řady IVAR.TP, RP; press fitinky řady IVAR.AC | – |
| HEPWORTH | – | – | nástrčné spojky, montáž bez nářadí | spojky HEPWORTH; u 15 mm i svěrné šroubení; k rozdělovači šroubení 16 × 2 EK | ano – spojku lze rozebrat a použít znovu |
Spojky a šroubení musí svým rozměrem přesně odpovídat rozměru potrubí. Před nákupem si ověřte kompatibilitu konkrétního fitinku, jak uvádějí popisy produktů. Výběr spojek: šroubované, lisovací, nástrčné.
PEX-AL-PEX i Alpex Turatec mají uprostřed stěny hliníkovou vrstvu. Podle popisu produktu zajišťuje, že potrubí po ohnutí drží tvar a nepruží zpět „na rozdíl od čistého PEX“, a omezuje délkovou roztažnost (u PEX-AL-PEX součinitel 0,026 mm/m·K). Při pokládce šneku do desky to znamená, že potrubí zůstane tam, kam ho ohnete. Potrubí IVAR PE-Xa hliník nemá – výrobce ho určuje přímo pro rozvody podlahového topení, kde ho drží výstupek systémové desky. Při volnějším vedení mimo desku (přívody, rozvody ve zdi) je potrubí s hliníkem pohodlnější.
Čísla v tabulce nejsou přímo srovnatelná: PN 10 při 70 °C (Turatec), PN 6 při 90 °C a PN 10 při 60 °C (PE-Xa), PN 3 při 70 °C (HEPWORTH podlahové). Společné je jedno – s rostoucí teplotou přípustný tlak klesá. V okruzích podlahového topení pracuje voda zpravidla při nižší teplotě než v radiátorové větvi, přesto musí potrubí k zdroji tepla a k radiátorům vyhovět podmínkám celé soustavy. Pro vyšší tlak nebo teplotu je v tomto srovnání vhodnější potrubí s PN 10 při 70 °C; polybutylenové podlahové potrubí má nižší třídu a hodí se tam, kde projekt vystačí s PN 3.
Turatec používá místo běžného PEX materiál PE-RT, tedy polyetylen se zvýšenou teplotní odolností. Popis uvádí krátkodobé zatížení do +95 °C při PN 10. PEX-AL-PEX uvádí krátkodobě 95 °C při max. 10 bar. Čísla jsou tedy blízká; rozdíl je spíš ve značce, použitém materiálu vnějších vrstev a doporučených spojkách než v tom, jak se potrubí chová při pokládce.
U HEPWORTH je hlavní výhodou způsob montáže: potrubí se do spojky zasune a čelisti ho zafixují, takže na spoj nepotřebujete nářadí. Systém je plně rozebíratelný a podle popisu jsou všechny spojky, T-kusy, kolena i potrubí z polybutylenu, takže ho použijete pro radiátorové i podlahové topení a na rozvod vody. Nevýhodou je nižší tlaková třída podlahového potrubí (PN 3 při 70 °C) a menší výběr v nabídce – podlahové potrubí je jen ve dvou rozměrech.
PEX-AL-PEX 16 × 2 si můžete koupit od 10 m, kdežto PE-Xa se prodává po celých baleních (120 m u 17 × 2, 200 m u 20 × 2) a HEPWORTH 16 mm po kotoučích 200 nebo 500 m. Pro menší byt nebo jeden okruh v koupelně je proto rozdíl výrazný; u rodinného domu s desítkami okruhů se delší balení vyplatí, protože okruhy pokládáte z jednoho kusu. Přesný počet okruhů z jednoho kotouče závisí na jejich délce – poradíme v cenové nabídce.
Popis produktu uvádí poloměr jako násobek vnějšího průměru. Níže jsou hodnoty přepočítané pro jednotlivé rozměry.
| Rozměr | Bez nástroje (min. 5 × průměr) | S ohýbací pružinou |
|---|---|---|
| 16 × 2 mm | 80 mm | 32 mm (2 × průměr) |
| 20 × 2 mm | 100 mm | 60 mm (3 × průměr) |
| 26 × 3 mm | 130 mm | 78 mm (3 × průměr) |
| 32 × 3 mm | 160 mm | 96 mm (3 × průměr) |
Přepočet je jednoduchý součin údaje z popisu produktu. U 90° ohybu u rozdělovače použijte fixační oblouk pro potrubí 16–18 mm – viz příslušenství pro podlahovku a rozdělovače.
Cenu a dostupnost načítáme přímo z e-shopu. U každého potrubí si ověřte jednotku prodeje a minimální odběr.
Tabulka vychází z vlastností uvedených v popisech produktů. Kde hraje roli projekt (průtok, délky okruhů, teplota vody), rozhoduje projektant nebo montážní firma.
| Situace | Co zvolit | Proč | Na co si dát pozor |
|---|---|---|---|
| Montáž svépomocí, běžná podlahovka do systémové desky | PEX-AL-PEX 16 × 2 nebo Alpex Turatec 16 × 2 | hliník drží tvar, spojky se šroubují bez lisovacího nářadí | rozměr šroubení musí odpovídat rozměru potrubí |
| Jedna místnost nebo malý byt, málo metrů | PEX-AL-PEX 16 × 2 | odběr od 10 m po 10 m; PE-Xa se prodává po celých baleních (120 m) a HEPWORTH v kotoučích 200 m | zbytek z kotouče můžete využít na další malý okruh |
| Velký dům, desítky okruhů | HEPWORTH 16 mm v kotouči 500 m, případně IVAR PE-Xa po celých baleních | dlouhá balení znamenají méně odřezků a okruhy z jednoho kusu | bez hliníku – tvar drží deska; odběr po celých baleních |
| Rozvod pitné vody a topení jedním typem potrubí | IVAR Alpex Turatec | popis uvádí hygienický atest i použití pro sanitární rozvody a topení | ověřte atest a technický list pro konkrétní rozměr; viz potrubí pro rozvod vody |
| Nechci lisovací nářadí a chci možnost spoje rozebrat | HEPWORTH | montáž bez nářadí, plně rozebíratelný systém | podlahové potrubí má PN 3 při 70 °C a jen dva rozměry |
| Lisovaný spoj a odborná montáž | Turatec nebo PE-Xa s press fitinky (IVAR.AC) | výrobce uvádí press fitinky jako doporučenou možnost | lisování vyžaduje lisovací kleště odpovídajícího rozměru |
| Hlavní rozvod od zdroje tepla k rozdělovači, větší průtok | PEX-AL-PEX 26 × 3 nebo 32 × 3 | větší průměr pro vyšší průtok; popis tyto rozměry uvádí pro hlavní rozvody | rozměr určí projekt; do výstupků desek nepatří |
| Přívody k radiátorům a rozvod ke zdroji tepla | PEX-AL-PEX nebo Turatec 16–20 mm | tlak do 10 bar a teplota 70 °C nepřetržitě, 95 °C krátkodobě | viz potrubí pro radiátorové vytápění |
Okruhy v systémové desce patří do potrubí o průměru 14–18 mm (výstupky desek STIROTERMAL DUO a SOLO), přívody a hlavní rozvody potřebují větší průměr. Nezapomeňte, že 20 × 2 mm do výstupků nepatří.
Pokud potrubí vedete i mimo desku nebo chcete, aby drželo tvar, sáhněte po PEX-AL-PEX nebo Turatec. Pokud ho ukládáte jen do desky, vystačí i PE-Xa nebo polybutylen.
Šroubované spojky nepotřebují nářadí, lisovací vyžadují kleště, nástrčné spojky HEPWORTH se jen zasunou. Spojky musí odpovídat potrubí i rozdělovači – viz příslušenství a rozdělovače.
Podle rozteče spočítejte délku potrubí a okruhy, přičemž jeden okruh 16 × 2 včetně přívodů doporučujeme do přibližně 80–100 m. Teprve potom vyberte velikost balení, abyste nemuseli potrubí nadpojovat.
Podívejte se na tlakovou třídu při vaší provozní teplotě, technický list a prohlášení výrobce. Pokud si nejste jistí, pošlete půdorys na cenovou nabídku a poradíme.
Praktické postupy při pokládce najdete v návodu na montáž podlahového topení, o deskách v části systémové desky a o rozdělovačích v části rozdělovače pro podlahové topení. Další informace najdete na systemova-deska.cz a v přehledu suchých podlahových systémů.
Dokumenty k produktům (PDF z e-shopu ATRIA):
Normy uvedené v popisech produktů:
Údaje v tabulkách pocházejí z popisů produktů na AVEA.CZ; při projektování vždy ověřte aktuální technický list výrobce.
